Квадраторы и мультиплексоры – это оборудование, с помощью которого на один монитор выводится изображение от нескольких аналоговых камер наблюдения. Они необходимы для организации охраны периода и отслеживания обстановки в онлайн-режиме. Позволяют оперативно выявить нарушителя или обнаружить чрезвычайную ситуацию и вовремя среагировать на нее. Производители выпускают 100+ моделей этого оборудования и непосвященному человеку разобраться в нем сложно. Но материал ниже поможет вам выбрать тот вариант, который подойдет на 100%

Квадраторы для систем наблюдения

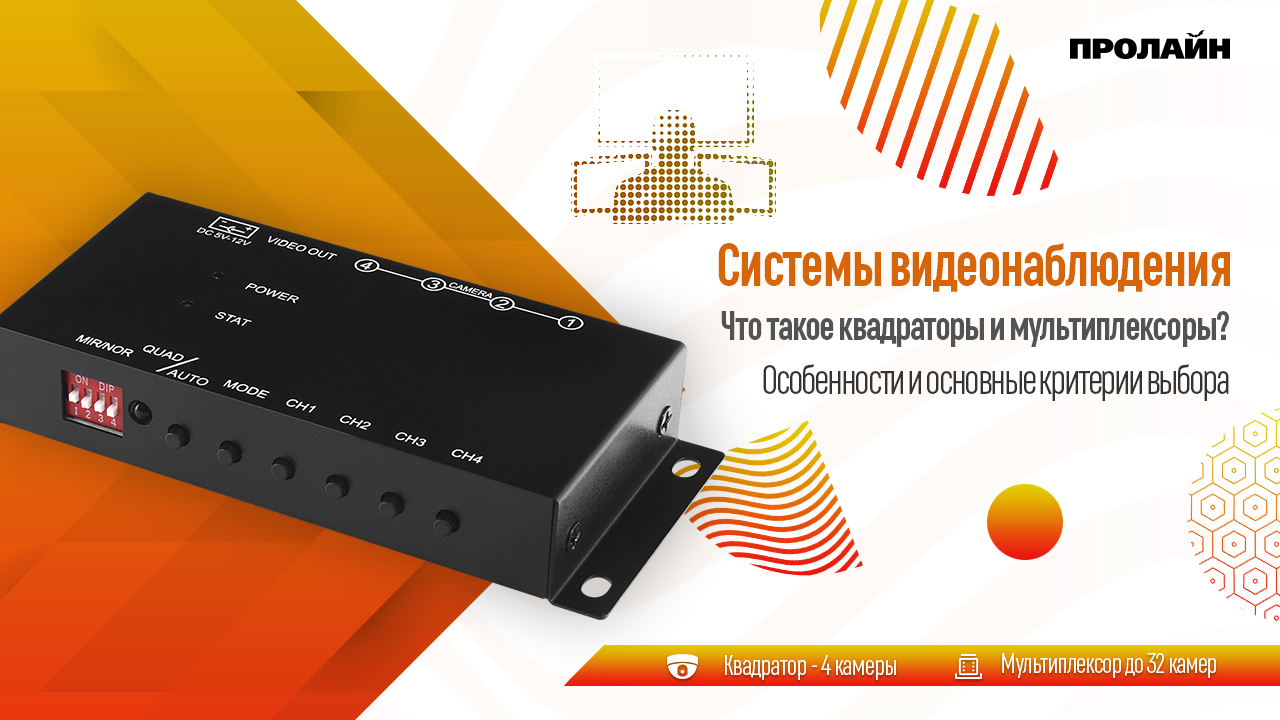

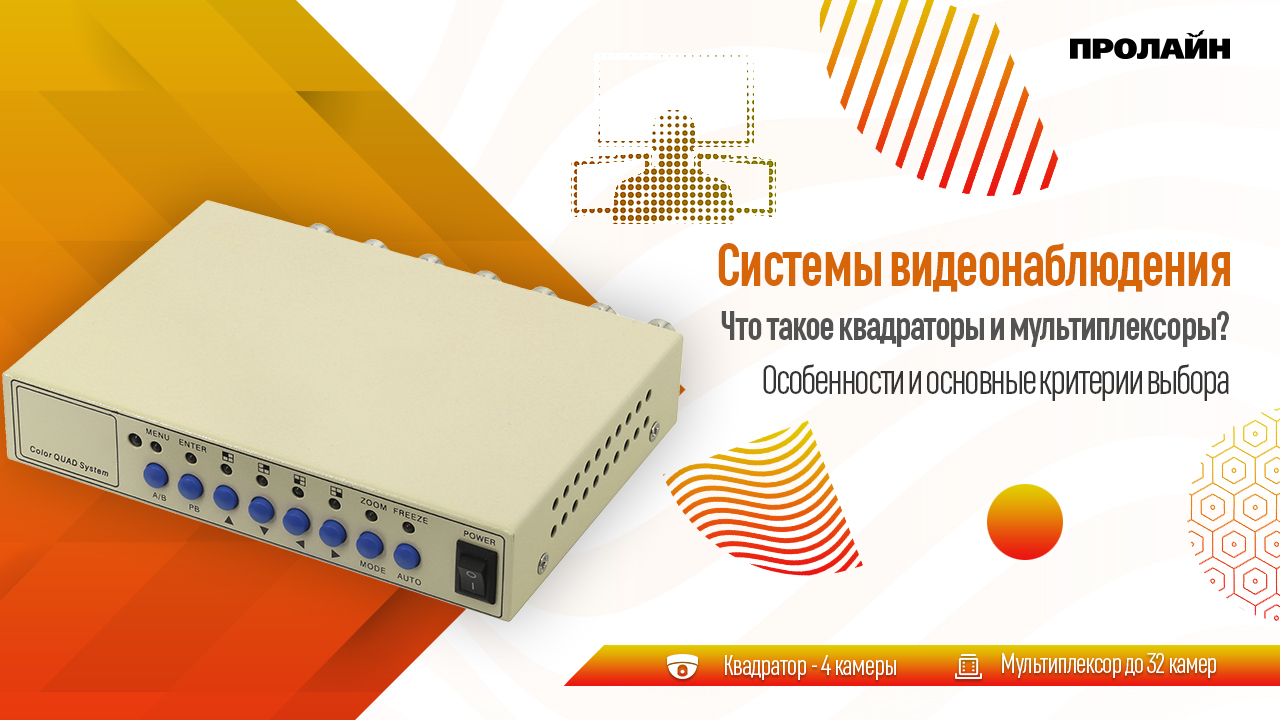

Квадратор получил свое название потому, что может выводить на экран картинку от 4 подключенных аналоговых камер в онлайн-режиме. Экран монитора делится на 4 равных зоны, куда и помещается изображение от каждого устройства записи. Для подключения камер квадратор имеет четыре разъема.

Одновременно с выводом информации прибор может вести запись изображения на носитель. Для этого устройство записи подключается к соответствующему разъему на корпусе.

Квадратор представляет собой электронное устройство с микропроцессором, которое получает картинку в аналоговой форме от камер, оцифровывает ее, компонует данные от 4 устройств и подает на монитор. В зависимости от характеристик устройства разрешение картинки может быть от 512 на 512 пикселей до 1024 на 1024 точки. Но речь идет о всем изображении на мониторе. А качество каждой картинки с камеры будет хуже. Поэтому в записанных в таком виде данных будет сложно рассмотреть детали.

При необходимости квадратор может разворачивать одну картинку на весь экран по команде оператора. Но при этом она может сохраняться в сжатом виде или подаваться в полном разрешение. Последний вариант лучше, так как дает возможность увидеть мелкие детали.

Мультиплексоры для аналоговых камер

По сути представляют собой те же квадраторы, но могут отображать изображение с большего числа камер – до 32. Внутри установлена сложная электроника, поэтому пользователь получает больше возможностей для обработки изображений. Мультиплексор формирует два выходных сигнала – для отображения на мониторе и для подачи на устройство записи.

Используются несколько видов мультиплексоров:

1. Симплексные. Могут либо подавать изображение в режиме реального времени на монитор, либо посылать сигнал на рекордер для записи. Одновременно две задачи эти устройства не выполняют ввиду ограниченных технических возможностей. Пользователь может либо вести онлайн-наблюдение, либо работать с видеоархивом.
2. Дуплексные. Позволяют выполнять одновременно две задачи. То есть, и выводить картинку, и записывать ее с помощью цифрового рекордера. По сути в одном корпусе установлено два отдельных симплексных устройства, каждый из которых решает свою задачу.
3. Триплексный. Наиболее оснащенное и функциональное устройство. Позволяет вести наблюдение на экране в 16-32 окнах с подключенными камерами, писать картинку на рекордер и работать с видеоархивами.

Рассматриваемое оборудование может иметь две важные опции:

• Сетевая карта. В этом случае мультиплексор подключается к компьютерной сети с целью его удаленного управления через программное обеспечение на компьютере. В этом случае оператор системы наблюдения может просматривать данные с аналоговых камер на экране ПК, посылать данные через интернет и т.п. В сеть может быть объединено много мультиплексоров, что дает возможность легко масштабировать систему.
• Порты RS-485. Разъемы, с помощью которых мультиплексоры объединяются друг с другом в сеть (не Ethernet). Благодаря этому оператор может управлять всем оборудованием с одной клавиатуры.
