При прокладке электрических и коммутационных линий возникает необходимость в соединении электрических проводов друг с другом. Ранее соединение производилось простой скруткой или пайкой. Но такой вариант небезопасен с точки зрения возникновения искры, ненадежен и на некоторых объектах запрещен действующими правилами устройства электропроводок (ПУЭ). Поэтому для соединения электрокабелей друг с другом используются специальные соединители.
Разновидности соединителей для кабелей
Соединение проводов при прокладке электрических линий может понадобится для следующих целей:
- Для увеличения длины электрического провода, по которому подается электроэнергия;
- Для обустройства разветвлений электропроводки по объекту;
- Для подключения к источнику электрической энергии бытовых приборов, осветительного оборудования и т.п.
При выборе подходящего соединителя необходимо учитывать несколько факторов, которые влияют на безопасность и безаварийность работы электросети:
- Мощность электрических потребителей, которые подключаются к сети;
- Металл, из которого сделана токопроводящая жила провода;
- Требования ПУЭ для конкретных объектов. Например, на заправочных станциях используются специальные искробезопасные модификации коннекторов.
Самым простым соединителем является СИЗ – изоляционный зажим, который надевается на скрутку кабеля и используется в качестве изолятора вместо традиционной полимерной ленты. Однако он уже выходит из употребления, так как не дает нужной безопасности и не позволяет быстро выполнять соединение кабеля.
Сейчас более распространены следующие модели соединителей:
- Клеммы. Один из самых популярных вариантов. Проводником электричества в них выступает латунь, роль изолятора играет корпус из пластика. Конструкция клеммы не допускает прямого контакта между жилами кабеля напрямую. Поэтому можно соединять друг с другом провода разного сечения и из разных материалов. Фиксация проводов осуществляется с помощью болта, что увеличивает время на монтаж и требует предварительной зачистки токопроводящей жилы от изоляции.

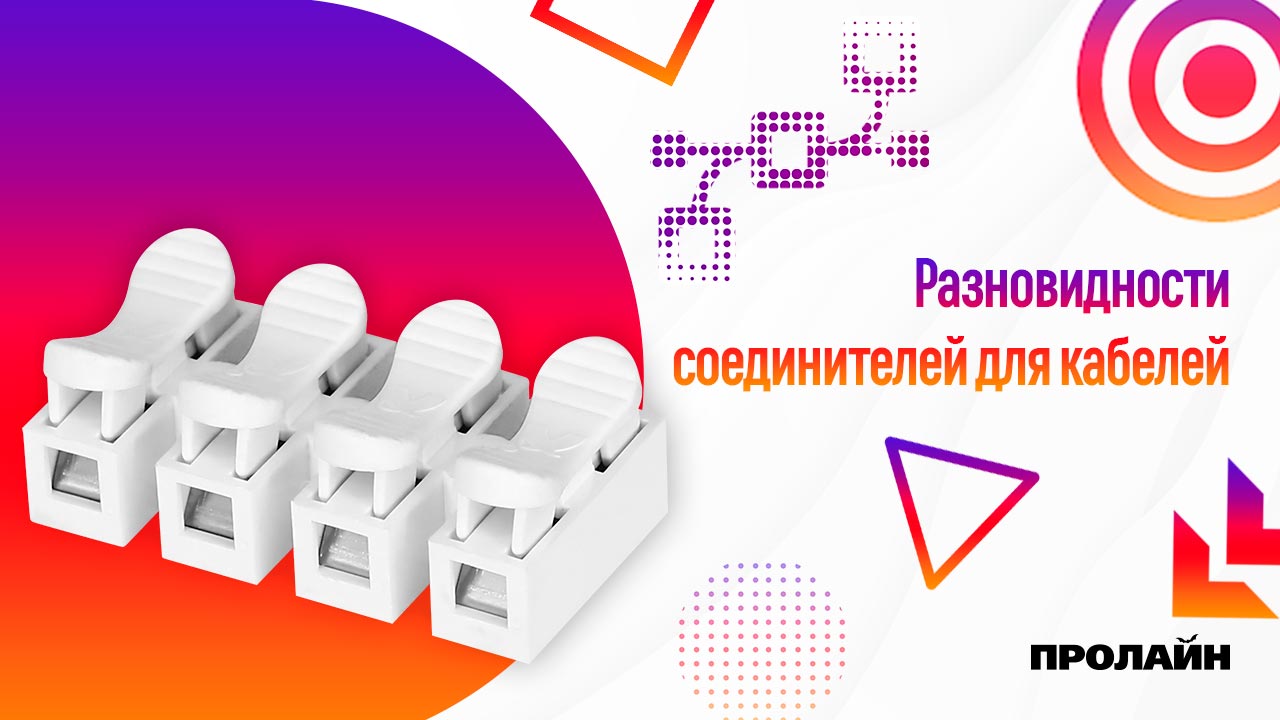

- Пружинные клеммы. По форме эта конструкция похожа на предыдущую. Однако для соединения достаточно вставить защищенный проводник электричества в соответствующее отверстие клеммы. Находящийся там подпружиненный контакт прочно зафиксирует провод и обеспечит качественное соединение. Плюс этого типа коннекторов состоит в том, что монтаж может осуществляться быстрее и без дополнительных инструментов. Пример такой клеммы - Соединительная клемма DF014.

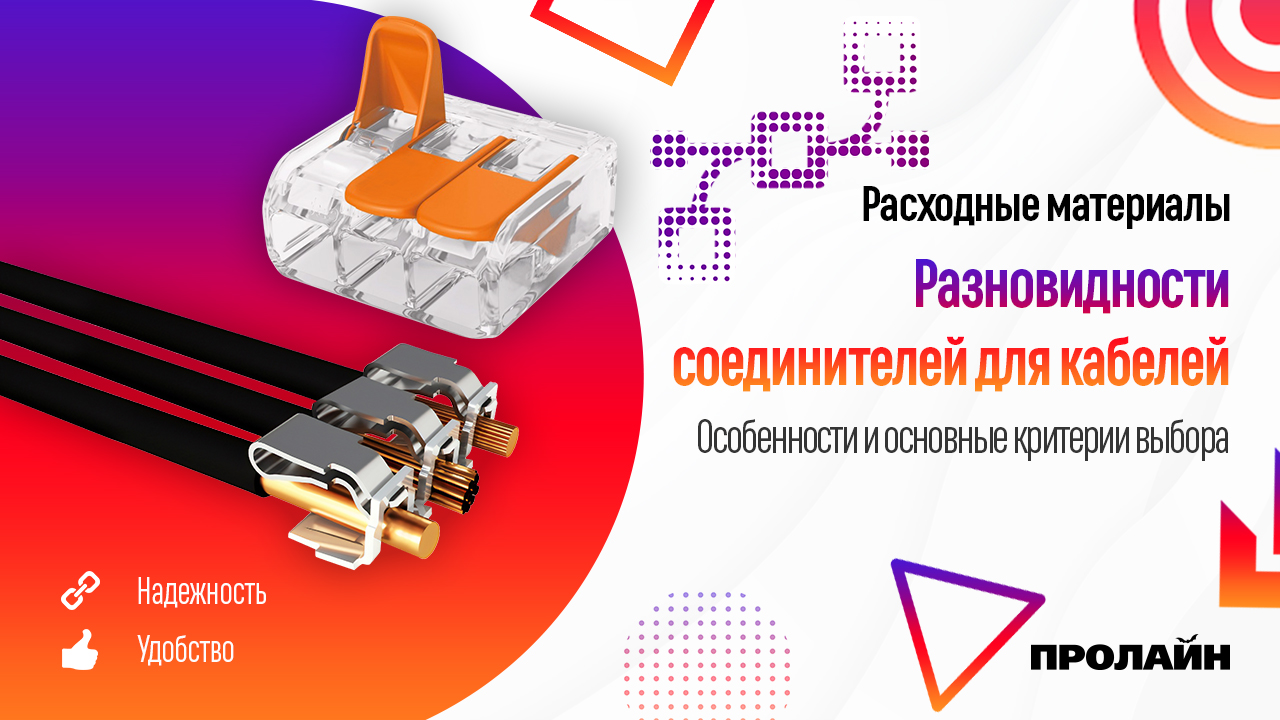

- Клеммы Wago. Это новый тип коннекторов, который еще больше упрощает и ускоряет коммутацию проводов. Соединительная клемма имеет рычажки, которые при опускании в рабочее положение прорезают изоляционный слой провода и входят в контакт с токопроводящей жилой. Это дает возможность выполнять соединение без инструментов и без предварительной зачистки изоляции.
Клеммы используются в случае, когда необходимо соединять большое количество проводов. Например, в распределительных коробках. Однако существует еще одна категория изделий – соединители. Представлены такие варианты:

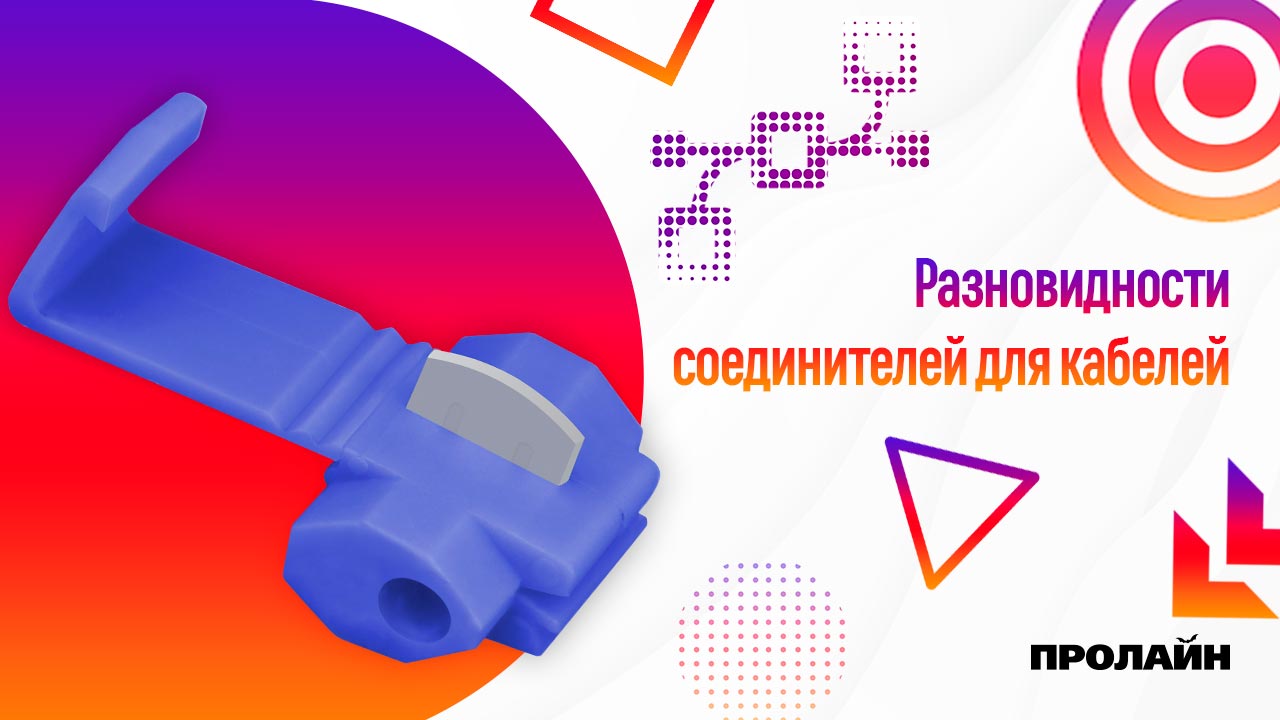

- Для соединения двух одножильных проводов. Это гильотинное устройство, которое позволяет выполнять соединение без резки и зачистки изоляции (Соединитель с врезным контактом 878101 BLUE);
- Герметичные соединители. В них место соединения контактов защищено гидрофобным веществом, чтобы исключить короткое замыкание при эксплуатации в помещениях с повышенной влажностью (Соединитель пары проводов HJKT8 (U1R));
- Соединители-разветвители. Предназначены для разветвления одного провода на два (Соединитель/разветвитель проводов HJKT3-A (UR2)).
