Грозоразрядник с газовой капсулой N-GD-6

О товаре

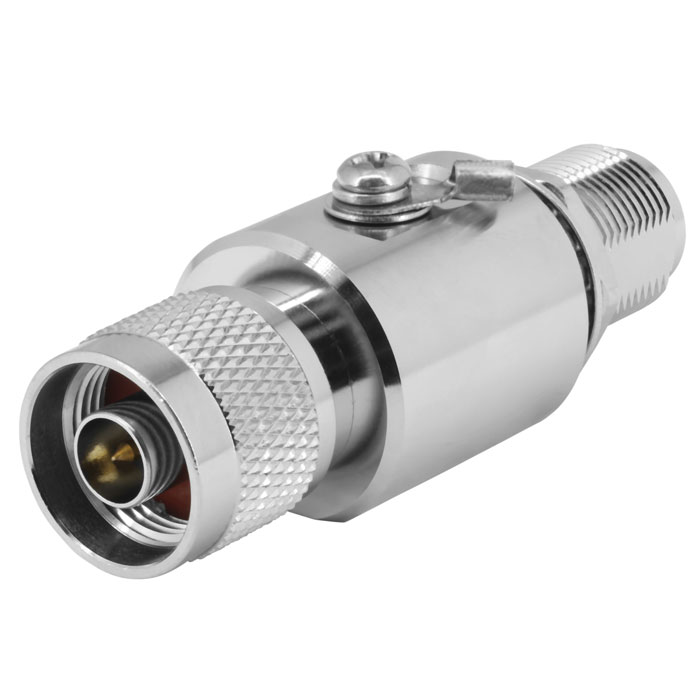

Модуль грозозащиты - грозоразрядник с газовой капсулой N-GD-6 с разъемами N-папа - N-мама применяется для защиты устройств радиосвязи от разницы электрических потенциалов, возникающих во время грозы и способных вывести оборудование из строя. Грозоразрядник с газовой капсулой N-GD-6 предназначена для защиты антенных радиопередающих и радиоприемных трактов от прямых и наведенных разрядов молнии и импульсных перенапряжений. Предлагаемый модуль грозозащиты часто встречается на рынке под различными названием. Массивный металлический корпус устройства оснащен разъемами N-female гнездо с резьбовым соединением и

Как это работает?

Газовые капсулы можно рассматривать как быстродействующие переключатели, проводящие свойства которых быстро меняются при пробое. Представленый грозоразрядник N-GD-6 электробезопасности имеет газонаполненную сменную капсулу 2R-230. Грозоразрядник N-GD-6 работает по следующему принципу: в нормальных условиях прибор пропускает ВЧ-сигнал насквозь и практически не вносит потерь в линию связи (вносимые потери — менее 0,15 дБ). При возникновении в линии критического напряжения газоразрядник замыкает цепь, в результате чего ток перегрузки направляется на боковой отвод, опасный ток по кабелю отводится на землю, а грозозащита возвращается в исходное состояние покоя. Другими словами когда разница напряжений на проводниках превышает напряжение пробоя (UZS), между разделенными газом электродами возникает проводящая плазменная дуга; ионизация газа повышает проводящие характеристики капсулы; импульсный ток отводится, не повреждая подключенное к антенно-фидерному тракту оборудование. Использование газовой капсулы 3R-230 позволяет обеспечить защиту от скачков напряжения и тока, которые возникают естественным путем (молния, электростатический разряд) или искусственным (при индукционных нагрузках, во время включения/выключения устройств). При выходе из строя газонаполненный элемент 3R-230 может быть заменен: для этого необходимо извлечь винт со шлицем под плоскую; отвертку из корпуса устройства. Представленный модуль с газовой капсулой N-GD-6 работает в диапазоне частот 0–6000 ГГц и имеет волновое сопротивление 50 Ом. Применение стандартного сопротивления обеспечивает высокое качество передачи без рассогласования электрических параметров.

Внимание! Грозозащита может функционировать только при подключенном кабеле заземления. Если вы не подсоедините устройство к шине заземления, оно будет бесполезно и не сможет защитить ваше оборудование от перегрузки во время грозы! Также учитывайте, что газоразрядник не способен защитить оборудование от прямого попадания молнии в уличную антенну и служит только для защиты от статического заряда. Для защиты от прямого попадания молнии необходимо использовать громоотвод и УЗИП.

Рекомендации по подключению - В общем случае для надежной защиты активного радиоустройства, подключенного к уличной антенне, рекомендуется использовать два экземпляра грозозащиты, установленные на разных концах кабельной трассы. Другими словами, рекомендуется установить один модуль защиты на стороне антенны, а другой — на стороне активного устройства. Для регионов со сниженным риском гроз допускается использование грозозащиты в единственном экземпляре. Благодаря малому весу (всего 132 г) модуль не создает излишней нагрузки на монтажные конструкции, а компактные габариты позволяют установить его практически в любой среде. Также в продаже в нашем магазине доступны аналогичные модули для других типов ВЧ-разъемов N-GD-3; PL-GD-3; TNC-GD-2.5; SMA-GD-2.5; F-GD-2.5.

Особенности

• Сменная  газонаполненная капсула
• Потери мощности при подключении 0.15 Дб
• Волновое сопротивление 50 Ом
• Диэлектрическое сопротивление 5000 МОм
• Диапазон частот: 0-6000 ГГц
• Максимальный выдерживаемый ток 20 кА

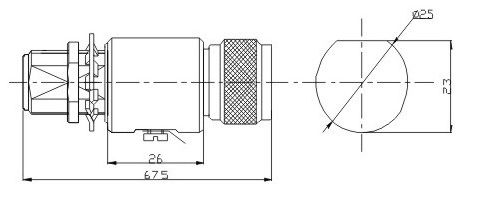

• Габариты: 25х65 мм

Технические характеристики

Комлпектация

• Грозоразрядник с газовой капсулой N-GD-6 - 1 шт.
