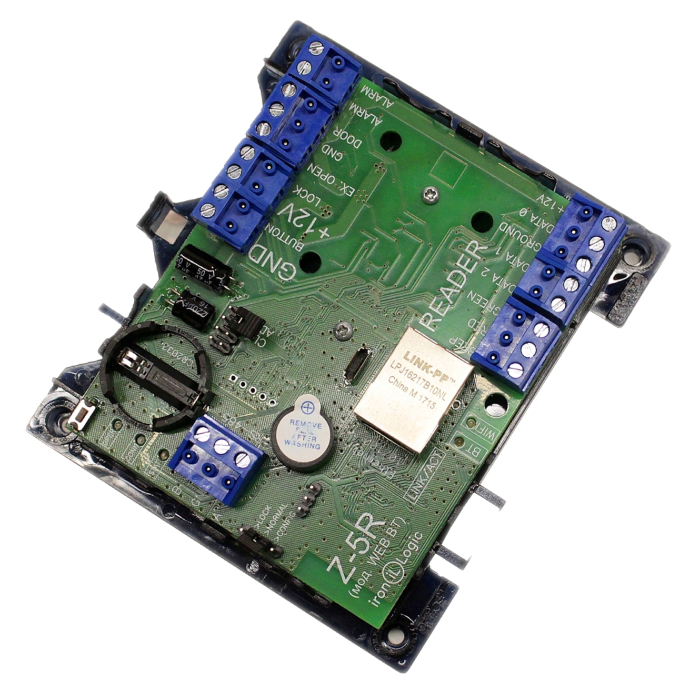

IP-контроллер доступа IronLogic Z-5R мод. WEB BT
Протоколы считывателей: Wiegand (26, 34, 42, 50) и iButton
Количество подключаемых считывателей: 2 шт.
Подключение через сети: Ethernet, Wi-Fi
Габариты: 105x116x38 мм
IP-контроллер СКУД IronLogic Z-5R мод. WEB BT
- Быстрый монтаж и подключение
- Автономный и сетевой режим работы
- Отсутствие необходимости в конвертере
- Подключение через сети: Ethernet, Wi-Fi
- Web-интерфейс для конфигурирования модуля связи и начальных установок модуля контроллера
- Режим Обычный / TRIGGER / Блокировка / Свободный проход
Контроллер Z-5R (мод. Web BT) предназначен для использования в системах контроля и управления доступом (СКУД), и обеспечивает управление одной точкой доступа (точкой прохода). Контроллер поддерживает работу в автономном и сетевом режимах. Заполнение банков ключей в автономном режиме осуществляется с помощью мастер- ключа. В сетевом режиме работа контроллера и заполнение банков ключей осуществляется по сети с помощью внешней управляющей программы. Кроме занесения карт в сетевом режиме можно считывать события, устанавливать текущее время в контроллере и настраивать временные зоны для прохода каждой карте.
Для реализации сетевого режима работы контроллер обеспечивает возможность подключения к локальной сети через Ethernet или по Wi-Fi. При потере связи с управляющей программой в сетевом режиме контроллер продолжает работать автономно, накапливая события в буфере событий. Доступ через точку прохода осуществляется на основе проверки статуса предъявляемых идентификаторов (proximity-карт, ключей Touch Memory или pin-кодов), которые далее будем называть ключами. По функциональному назначению контроллер различает ключи, предназначенные для прохода, и ключи, предназначенные для программирования контроллера. Ключи для прохода могут быть простыми и блокирующими. Блокирующие ключи имеют более высокий статус.
В штатном режиме контроллер «разрешает» проход и по простым, и по блокирующим ключам.
В режиме «Блокировка» проход по блокирующим ключам разрешён, но закрыт проход по простым ключам (например, при выдаче работникам простых ключей, а сотрудникам охраны - блокирующих ключей, в рабочее время в штатном режиме можно обеспечить проход всем категориям работников, а в ночное время в режиме блокировки проход будет разрешён только сотрудникам охраны). Ключи для программирования контроллера называются мастер-ключами. Они предназначены только для программирования контроллера без компьютера и не предназначены для прохода. Мастер-ключи позволяют: добавлять/удалять простые, блокирующие и мастер-ключи, задавать время подачи открывающего сигнала на запорное устройство (разрешения доступа), включать/отключать режим прохода «Accept».
В режиме «Accept» любой ключ воспринимается как разрешённый и заносится в память контроллера как простой ключ для прохода. Режим используется для формирования базы ключей при установке СКУД на объекте в случае, когда ключи для прохода уже выданы. Тогда, находясь в течение некоторого времени в режиме «Accept», контроллер «собирает» информацию о предъявленных ключах, а после включения штатного режима проход будет осуществляться только по ключам, записанным в его память.
Для получения кодов ключей контроллер поддерживает подключение 2-х считывателей (для входа и для выхода) по протоколам Wiegand (26, 34, 42, 50) или iButton (Dallas Touch Memory). Для каждого считывателя память контроллера содержит по отдельному банку ключей. После проверки прав доступа контроллер выдает сигнал управления (замыкание/размыкание силового транзистора) на запорное устройство (электромеханический замок, электромагнитный замок или защёлка, турникет). Тип запорного устройства и протокол подключения считывателей выбираются в режиме конфигурирования контроллера.
Контроллер позволяет сохранять в памяти 8192 события в циклическом буфере (получение кода, срабатывание датчика двери, выдача управляющего сигнала и т.д.).
Для повышения функциональности работы контроллер обеспечивает:
- возможность подключения датчика двери - для фиксации события "проход состоялся" и сокращения времени звучания звуковой сигнализации, информирующей о разблокировке двери (сокращения времени подачи на запорное устройство "открывающего сигнала")
- возможность подключения "кнопки выхода" для открывания двери без проверки прав доступа
- возможность получения контроллером сигнала от внешнего источника для аварийной разблокировки прохода
Технические характеристики:
| Модель | Z-5R мод. WEB BT |
| Память ключей, шт. | 2 банка по 8168 |
| Память событий, шт. | 8192 |
| Количество подключаемых считывателей | 2 |
| Протоколы считывателей | Wiegand (26, 34, 42, 50) и iButton |
| Управление индикацией считывателей | Красный, зелёный и звук |
| Защита питания считывателей | 200 мА |
| Ток силового выхода | 5А |
| Сигнальный выход ALARM | Коммутация 50В, 100мА, 35Q; изоляция 1,5 кВ |
| Тампер | Механический |
| Интерфейс | RJ45 (10/100BASE-T) Auto MDI/MDIX |
| Совместимость | Ethernet II и IEEE802.3 |
| Протоколы | IP, ARP, TCP,ICMP, UDP, DHCP, HTTP |
| Стандарты Wi-Fi | IEEE 802.11 b/g/n |
| Диапазон частот | 2,4-2,4835 ГГц |
| Скорость передачи | 11n: до 150 Мбит/с 11g: до 54 Мбит/с 11b: до 11 Мбит/с |
| Мощность беспроводного сигнала | <20dBm (<100mW) |
| Режимы работы | Точка доступа, клиент |
| Защита беспроводной сети | 64/128/152-битный WEP, WPA/WPA2, WPA-PSK/WPA2-PSK |
| Разъём | Micro USB Тип A |
| Версия | USB 2.0 |
| Режим | Device, High Speed |
| Масса, г | 150 |
| Габариты, мм | 105x116x38 |
| Крепление | Настенное или DIN-рейка (TH35) |
| Напряжение питания, В | от 8 до 28 |
| Потребляемый ток (при 12В DC), мА | До 300 (без учёта считывателей) |
Комплектация:
- Контроллер Z-5R (мод. Web BT) - 1 шт.
- Комплект для крепления - 1 шт.
- Батарейка CR2032 - 1 шт.
- Руководство по эксплуатации - 1 шт.
