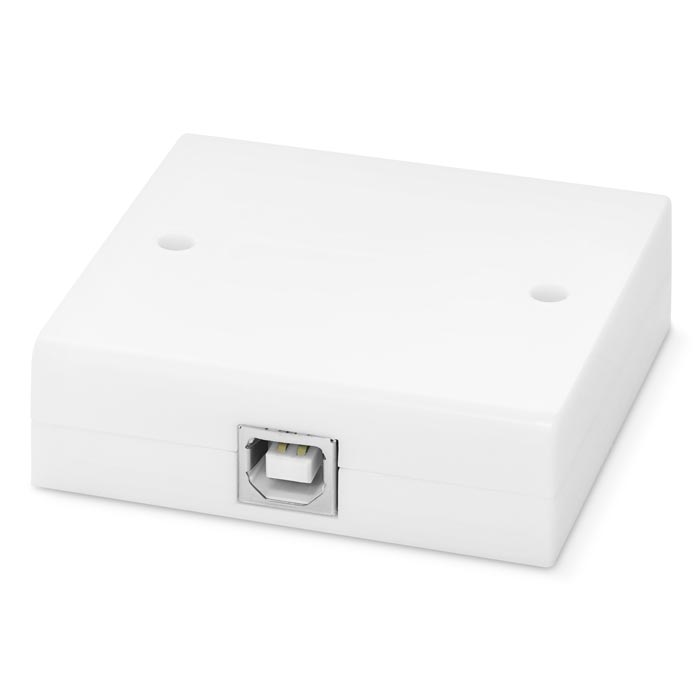

Конвертер Z-397 (мод. Guard)
Подключение к компьютеру: USB
Интерфейс для устройств: RS-485
Поддержка сетевых контроллеров: IronLogic
Режимы работы: 4
О товаре
Подключайтесь с помощью конвертера Z-397 (мод. Guard) через USB-кабель для соединения с устройствами, имеющими интерфейс RS-485. Поддерживается до 255 устройств в одной цепи, для связи между которыми используется витая пара. В комплекте идет диск с драйверами. Основное назначение устройства – преобразование интерфейса RS-485 в USB и обратно, что облегчает диагностику, управление и запуск в работу СКУД с контроллером Iron Logic.
Как это работает?

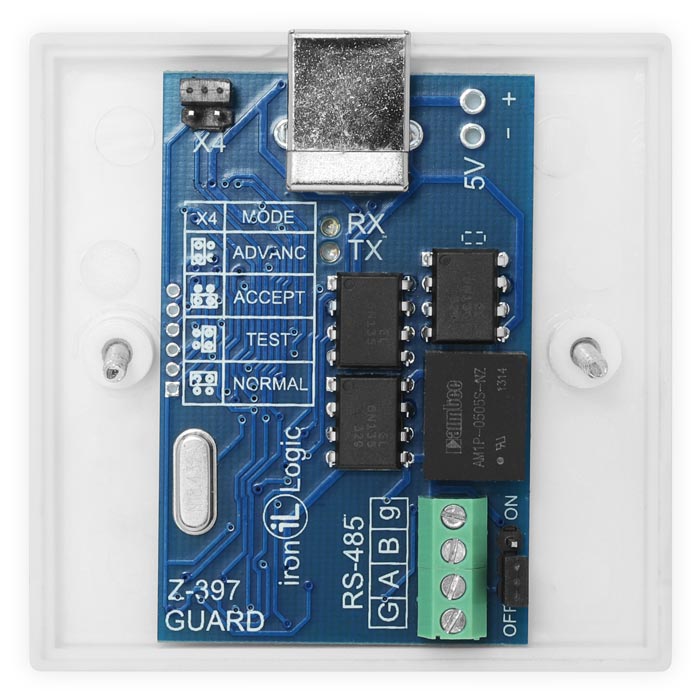

При первом подключении понадобится установить драйвера с диска. Во избежание ошибок прочитайте инструкцию из комплекта, где описан основной функционал и принципы работы устройства. На плате Z-397 (мод. USB Guard) есть зеленый и красный светодиоды, первый показывает передачу данных в ПК, второй – из него.
С помощью перемычек рядом с разъёмом USB выберите один из 4 режимов работы:
• ADVANC
• ACCEPT
• TEST
• NORMAL
Второй переключатель в положении ON позволяет подключить нагрузочный резистор 120 Ом к линиям AB для подавления эха. Направление передачи данных и скорость определяются автоматически в режиме NORMAL. Для работы в состоянии ACCEPT и TEST потребуется любая терминальная программа, например, HyperTerminal. Перечень команд для настройки сети на базе Z-5R и контроллера/считывателя Matrix-II можно найти в руководстве.
Особенности
- Светодиодная индикация направления передачи информации.
- Гальваническая развязка интерфейса RS-485 и компьютера.
- Подключение к компьютеру и питание через USB.
- Поддержка сетевых контроллеров Iron Logic.
- Работа через виртуальный COM-порт.
Технические характеристики
Основное |
|
| Тип оборудования | конвертер |
| Подключение к компьютеру |
USB тип B гнездо
|
| Версия USB | 2.0 |
| Питание | по USB, доп питание не требуется |
| Интерфейс для устройств | RS-485 |
| Перемычки | 2 группы: режимы работы и линия AB |
| Режимы работы | • ADVANC • ACCEPT • TEST • NORMAL |
| Поддержка сетевых контроллеров | IronLogic: Z-5R (мод. Net) и Matrix-II (мод. Net) |
| Скорость приемо-передачи | до 115 кБит/сек, до 115200 Бод |
| Определение скорости и направления передачи | автоматически |
| Светодиодная индикация | зеленый - данные в ПК красный - данные из ПК |
| Обслуживаемых устройств на линии | до 255 |
| Подключение витой пары | A - синий провод В - сине-белый G,g - экран |
| Подключение терминальных резисторов для гашения эха | 120 Ом |
| Максимальная длина линии связи | до 1200 м |
| Длина линии по USB | до 1.8 м |
Общее |
|
| Материал | ABS пластик |
| Цвет | белый |
| Диапазон рабочих температур | +5° ...+40 °С |
| Относительная влажность | не более 80% |
| Размер | 65х65х18 мм |
| Вес | 47 г |
Комплектация
- Конвертер - 1 шт.
- Кабель USB - 1 шт.
- Диск с ПО - 1 шт.
- Руководство пользователя - 1 шт.
