Автономный контроллер доступа Z-5R мод. Relay Wiegand
Тип ключей: Touch Memory DS1990A, Wiegand, RFID карточки/брелки
Количество подключаемых считывателей: 1 шт.
Длительность открывания замка: от 0 до 220 cек.
Индикация: Зуммер, светодиод
Автономный контроллер СКУД Z-5R (мод. Relay Wiegand)
- Защита от неправильного включения
- Выбор типа замка
- Режимы Обычный / ACCEPT / TRIGGER / Блокировка / Реле
- Быстрый монтаж и подключение
- Программирование мастер-ключей, блокирующих ключей
- Запись содержимого памяти контроллера в ключ DS1996 и обратно
- Программирование через ПК (с помощью адаптера Z-1 (мод. N Z) или Z-2 (мод. E HTZ RF) )

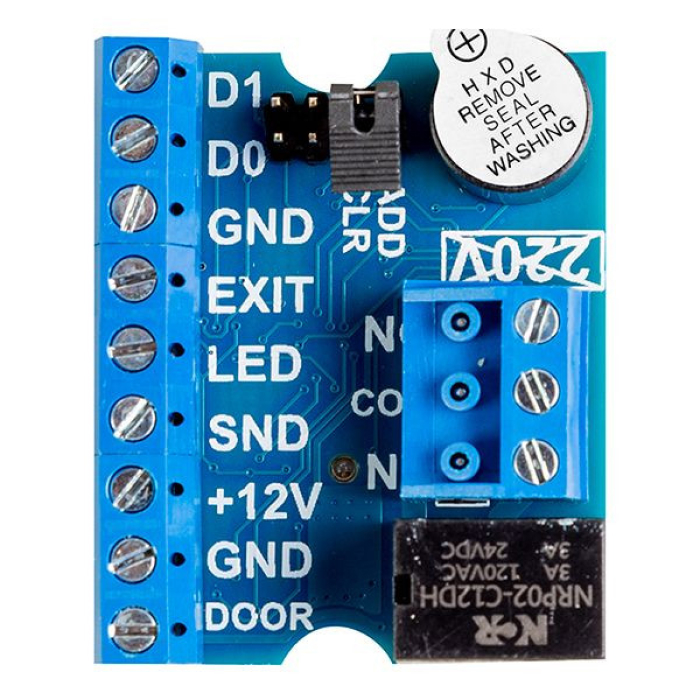

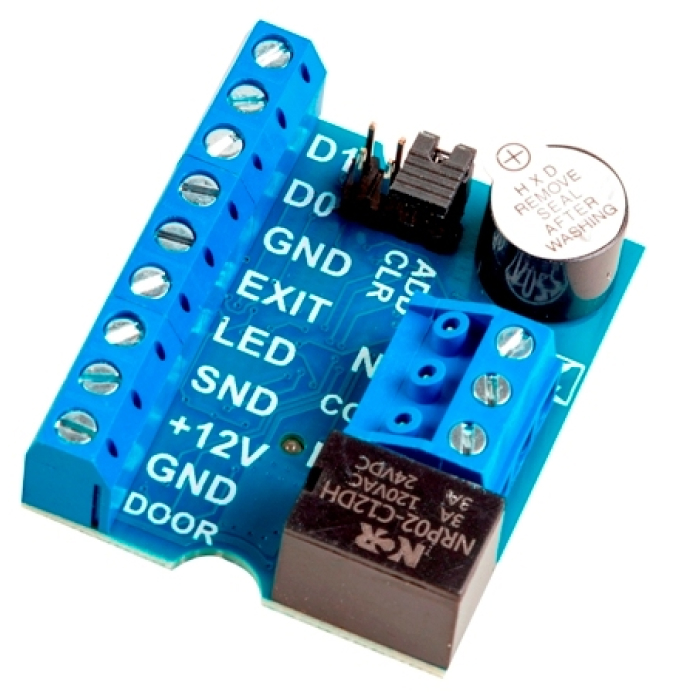

Контроллер Z-5R (мод. Relay Wiegand) - предназначен для использования в системах контроля и управления доступом (СКУД) в качестве автономного контроллера с силовым реле на выходе для управления внешними устройствами. В качестве входных устройств допускается подключение контактора ключей Dallas Touch Memory (ключи DS1990A) или бесконтактного считывателя proximity-карт, эмулирующего протокол iButton (Dallas Touch Memory) или Wiegand (26-42 бит).
Контроллер позволяет подключить следующее оборудование:
- Внешний считыватель proximity-карт или контактор
- Электромагнитный или электромеханический замок
- Кнопку открывания замка (нормально разомкнутую)
- Внешнее управление светодиодом считывателя
- Внешнее управление зуммером считывателя
- Датчик положения двери
При подключении считывателя (контактора) к контроллеру следует использовать кабель с витыми парами, например, UTPCAT5, для защиты от помех.
При подключении считывателя по протоколу iButton один провод витой пары соединяет клеммы GND контроллера и считывателя. Второй провод этой же витой пары используется для передачи сигнала и соединяет выход считывателя с клеммой контроллера D0.
Питание на считыватель может быть подано одинарным проводом. Если в кабеле остаются неиспользованные провода, то рекомендуется соединить ими клеммы GND считывателя и контроллера.
Технические характеристики:
| Модель | Z-5R (мод. Relay Wiegand) |
| Протокол подключения внешнего считывателя | iButton,Wiegand-26-42 бит |
| Количество ключей/карт (max), шт. | 1364 |
| Поддержка ключа DS1996L | Да |
| Звуковая/световая индикация | Зуммер, светодиод |
| Управление внешним светодиодом и внешним зуммером | Да |
| Выход для подключения замка | Реле (тип 1С) |
| Ток коммутации (24В /120В АС), А | 3 |
| Перемычка для выбора исходного состояния реле | Вкл выкл |
| Установка длительности открывания замка, сек | от 0 до 220 (заводское значение - 3 сек) |
| Напряжение питания постоянного тока, В | 9 - 24 |
| Потребление тока, мА, (max) | 45 |

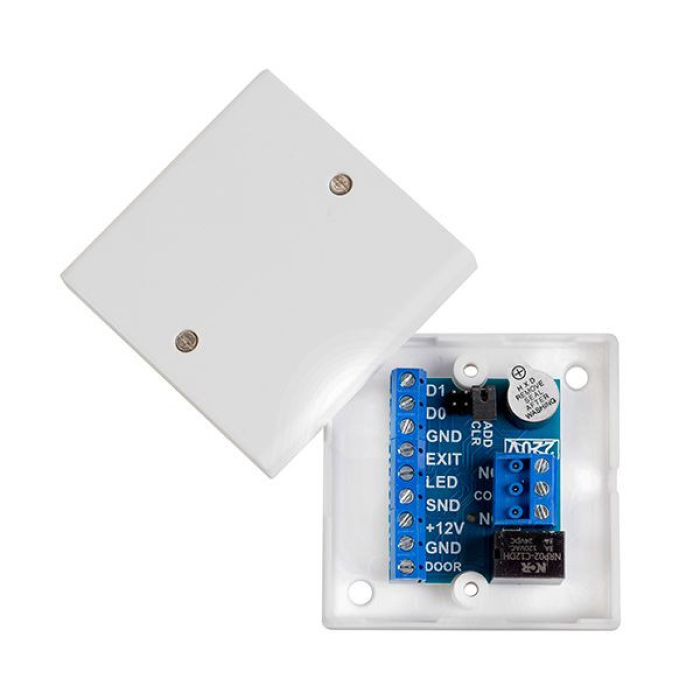

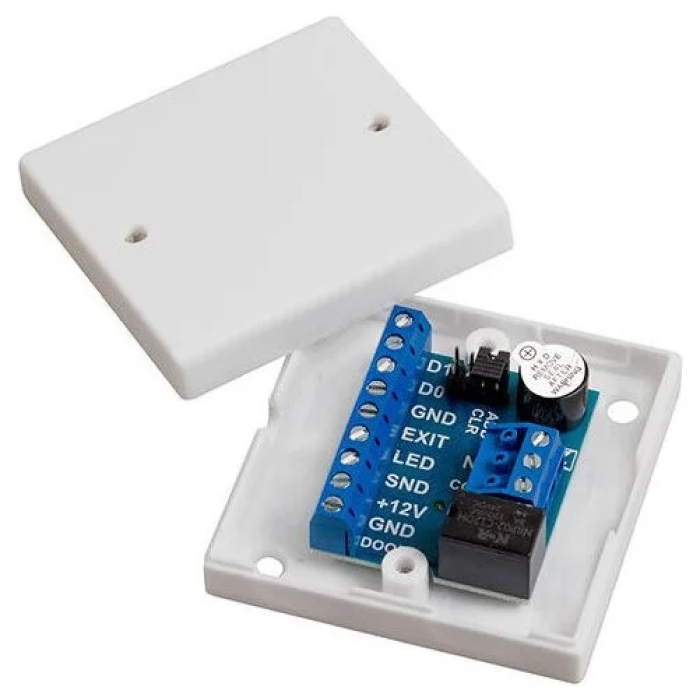

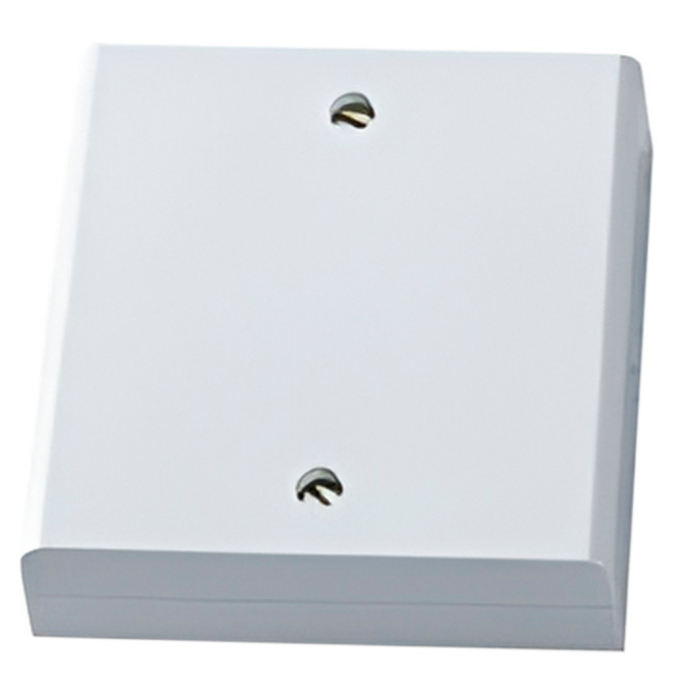

| Габариты корпуса, мм | 65х65х20 |
| Габариты платы, мм | 46х36х15 |
| Материал корпуса | ABS пластик |
| Масса корпуса с платой, г | 53 |
| Масса платы, г | 26 |
Комплектация:
- Автономный контроллер СКУД Z-5R (мод. Relay Wiegand) - 1 шт.
- Руководство по эксплуатации - 1 шт.
