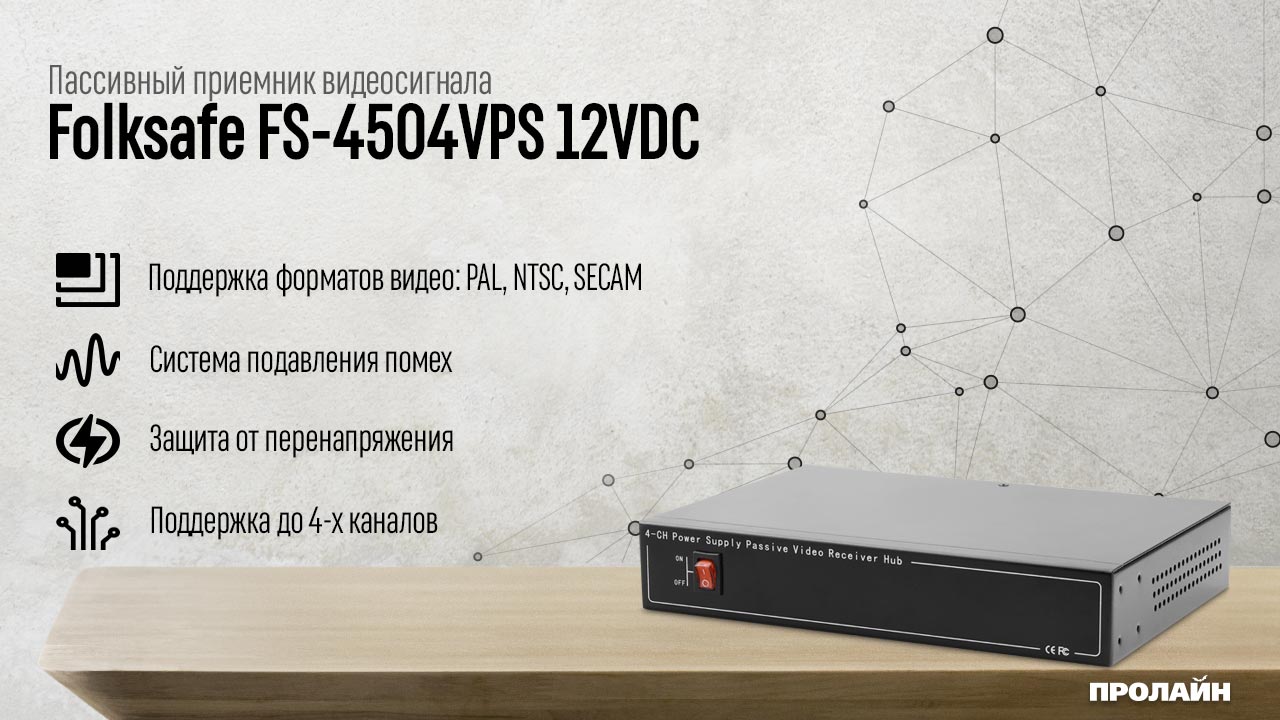

Пассивный приемник видеосигнала Folksafe FS-4504VPS 12VDC
Передача видео сигнала
Передача видео сигнала с питанием 12 В
Подключение: BNC
Интерфейс: RJ-45
О товаре
Модель Folksafe FS-4504VPS 12VDC является пассивным (без усилителя) устройством которое позволяет принимать и передавать в режиме реального времени, видео сигнал по кабелю витая пара (UTP CAT5e/6). Поддерживает любой композитный видео сигнал. Для передачи сигнала необходимо использовать передатчик (transceiver) в паре с приемником (receiver).
Как это работает?
Улучшенная система подавления помех и низкий уровень рассеивания, позволяют применять в составе передачи сигналов телефонной связи, данных и низковольтных цепей питания. Это позволяет применять устройство в существующих кабельных системах. Встроенная защита от перенапряжения защищает подключенное оборудование от вредных скачков напряжения.
В последнее время наблюдается увеличение интереса к использованию для передачи видеосигнала симметричных линий связи (так называемой "витой пары"). Этот способ имеет ряд серьёзных преимуществ перед классическим способом передачи видеосигнала по коаксиальному кабелю:
- низкая стоимость кабеля;
- упрощение монтажа линии;
- высокая устойчивость к помехам;
- передача большого количества сигналов по одному многопарному кабелю;
- возможность объединения в одном многопарном кабеле видеосигнала и питания.
Передатчик осуществляет усиление и формирование прямого +V и инверсного -V видеосигнала. Приемник вычитает инверсный сигнал из прямого, усиливает сигнал и осуществляет частотную коррекцию. На выходе приемника формируется стандартный видеосигнал. Принцип "симметричной передачи" позволяет получить более высокую устойчивость системы к воздействию помех.

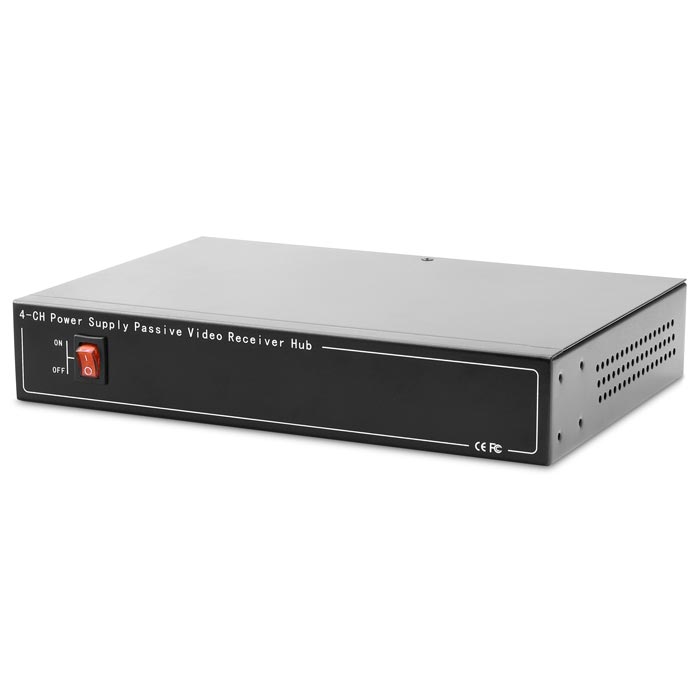

Оборудование рассчитано на долгосрочную работу, обладает хорошей системой охлаждения с куллером и вентиляционными отверстиями. Монтажный комплект включает в себя уголки для закрепления в стойке. На передней панели есть кнопка включения и отключения. Сзади расположены по 4 разъёма BNC и RJ45, а так же специальный порт 4 в 1. Дистанция передачи питния достигает 250 метров. Показатель искажения сигнала составляет менее 3%.
Возможно множество вариантов схем подключения.
Особенности
- Возможна передача любого формата видео сигнала (PAL, NTSC, SECAM).
- Передача видео изображения на расстояние до 400 метров в пассиве.
- Передача видео изображения на расстояние до 700 метров в активе.
- Передача питания 12 В на расстояние до 250 метров.
- Соотношение сигнал/шум более 50 дБ.
- Не требуется дополнительного питания.
- Улучшенная система подавления помех.
- Защита от перенапряжения.
Технические характеристики
Основное |
|
| Модель | FS-4504VPS 12VDC |
| Наименование | пассивный приемник видео сигнала с питанием на 4 канала |
| Применение | камеры видеонаблюдения, мониторы, DVR, коммутаторы, и т.п. |
Видео |
|
| Формат видео | PAL, NTSC, SECAM |
| Рабочая частота | DC до 5 МГц |
| Максимальное расстояние | UTP категории 5e (24AWG) Цветной сигнал: 400 м; Ч/б сигнал: 600 м |
| Синфазный сигнал / Коэффициент ослабления синфазного сигнала (KOCC) | от 15 КГц до 5 МГц / 60 дБ |
| Полное сопротивление | разъем BNC 75 Ом; RJ45 100 Ом |
| Искажение | < 3% |
| Затухание | 0.5 дБ |
| Передача цветного сигнала | 400 м |
| Передача черно-белого сигнала | 600 м |
Тип кабеля |
|
| Сетевое подключение | одна неэкранированная витая пара (для каждого видео сигнала) 24-16 AWG (0.5-1.31 мм) |
| Тип категории | 2 или лучше |
| Кабель UTP | UTP CAT5e/6 |
| Полное сопротивление | 100 ± 20 Ом |
| Сопротивление линии | 18 Ом на 100 м |
| Дифференциальная емкость | 62 пФ/метр |
Питание |
|
| Входное питание | не требуется |
| Передача питания | 12 В, DC 250 м (UTP cat5e/6) |
| Сила тока | 5 А |
Интерфейсы подключения |
|
| Видео вход/выход | разъем BNC |
| Количество разъёмов BNC | 4 шт |
| Видео вход/выход | разъем RJ-45 |
| Количество разъёмов RJ-45 | 4 шт |
| Разъём 4 в 1 | 1 шт |
Защита |
|
| Защита от помех | транзисторный сглаживающий фильтр напряжения |
| Видео вход | 2 КВ (общий режим), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999) |
| Видео выход | 2 КВ (другие режимы), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999) |
Общее |
|
| Рабочая температура | -20 ~ 70 ºC |
| Относительная влажность | 0~95% (без конденсата) |
| Температура хранения | -40 ~ 150 ºC |
| Корпус | металл, ABS пластик |
| Цвет корпуса | черный |
| Габаритные размеры | 250х170х45 мм |
| Вес | 1600 г |
Комплектация
- Пассивный передатчик - 1 шт.
- Монтажный комплект - 1 шт.
- Кабель питания - 1 шт.
- Руководство пользователя - 1 шт.
