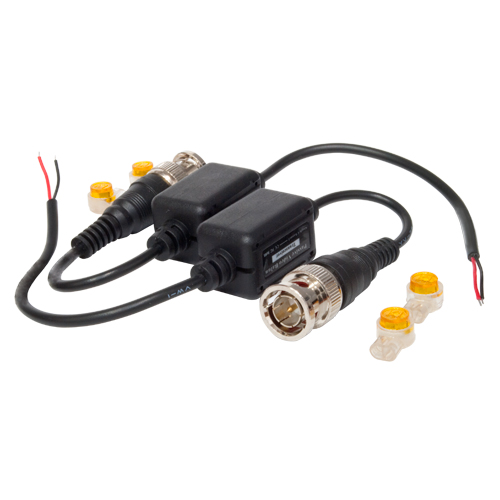

Пассивные передатчики видеосигнала Folksafe FS-4200SR (B) KIT
Передача видео сигнала
Подключение: BNC
Соединение: влагозащищенный зажим
Передача цветного изображения: до 400 м
Пассивные влагозащищенные передатчики видео сигнала.
- Одноканальные пассивные передатчики
- Передача видео сигнала
- Подключение: BNC
- Соединение: влагозащищенный зажим
- Передача цветного изображения до 400 м
- Передача черно-белого изображения до 600 м
- Использование кабеля UTP CAT5e/6

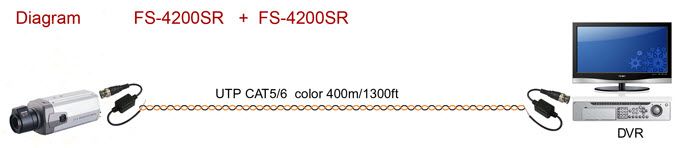

- Работает в схеме приемник - передатчик
- Габаритные размеры: 14.5х28.5 мм
О товаре
Модель Folksafe FS-4200SR (B) KIT является пассивным (без усилителя) устройством которое позволяет передавать в режиме реального времени, видео сигнал по кабелю витая пара (UTP CAT5e/6). Поддерживает любой композитный видео сигнал. Для передачи сигнала необходимо использовать передатчик (transceiver) в паре с приемником (receiver). Folksafe FS-4200SR обладает фукцией взаимозамены - может исполнять функцию приемника.
Особенности
- Передача видео изображения на расстояние до 400 метров в пассиве
- Передача видео изображения на расстояние до 700 метров в активе
- Возможна передача любого формата видео сигнала (PAL, NTSC, SECAM)
- Соотношение сигнал/шум более 50 дБ
- Влагозащищенные зажимы
- Не требуется дополнительного питания
- Улучшенная система подавления помех
- Защита от перенапряжения
Улучшенная система подавления помех и низкий уровень рассеивания, позволяют применять в составе передачи сигналов телефонной связи, данных и низковольтных цепей питания. Это позволяет применять устройство в существующих кабельных системах. Встроенная защита от перенапряжения защищает подключенное оборудование от вредных скачков напряжения.
В последнее время наблюдается увеличение интереса к использованию для передачи видеосигнала симметричных линий связи (так называемой "витой пары"). Этот способ имеет ряд серьёзных преимуществ перед классическим способом передачи видеосигнала по коаксиальному кабелю:
- низкая стоимость кабеля;
- упрощение монтажа линии;
- высокая устойчивость к помехам;
- возможность передачи большого количества сигналов по одному многопарному кабелю;
- возможность объединения в одном многопарном кабеле видеосигнала и питания.
К недостаткам следует отнести необходимость использования устройств для преобразования сигналов из несимметричного в симметричный и обратно.
Передатчик осуществляет усиление и формирование прямого +V и инверсного -V видеосигнала. Приемник вычитает инверсный сигнал из прямого, усиливает сигнал и осуществляет частотную коррекцию. На выходе приемника формируется стандартный видеосигнал. Принцип "симметричной передачи" позволяет получить более высокую устойчивость системы к воздействию помех.
Технические характеристики
| Модель | FS-4200SR (B) KIT | |
| Наименование | пассивные влагозащищенные передатчики видео сигнала | |
| Применение | камеры видеонаблюдения, мониторы, DVR, коммутаторы, и т.п. | |
| Видео | формат видео | PAL, NTSC, SECAM |
| рабочая частота | DC до 5 МГц | |
| максимальное расстояние | UTP категории 5e (24AWG) Цветной сигнал: 400 м; Ч/б сигнал: 600 м | |
| синфазный сигнал / коэффициент ослабления синфазного сигнала (KOCC) | от 15 КГц до 5 МГц / 60 дБ | |
| полное сопротивление | разъем BNC 75 Ом; RJ45 100 Ом | |
| затухание | 0.5 дБ | |
| Тип кабеля | сетевое подключение | одна неэкранированная витая пара (для каждого видео сигнала) 24-16 AWG (0.5-1.31 мм) |
| тип категории | 2 или лучше | |
| полное сопротивление | 100 ± 20 Ом | |
| сопротивление линии | 18 Ом на 100 м | |
| дифференциальная емкость | 62 пФ/метр | |
| Питание | входное питание | не требуется |
| передача питания | нет | |
| Интерфейсы подключения | видео вход/выход | разъем BNC |
| видео вход/выход | влагозащищенный зажим | |
| Защита | защита от помех | транзисторный сглаживающий фильтр напряжения |
| видео вход | 2 КВ (общий режим), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999) | |
| видео выход | 2 КВ (другие режимы), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999) | |
| Физические характеристики | корпус | ABS пластик |
| цвет корпуса | черный | |
| размеры | 14.5х28.5 мм (без разъема BNC и кабеля) | |
| вес | 20 г | |
| Окружающая среда | рабочая температура | -20º... +70 ºC |
| относительная влажность | 0~95% (без конденсата) | |
| температура хранения | -40º... +150 ºC | |
