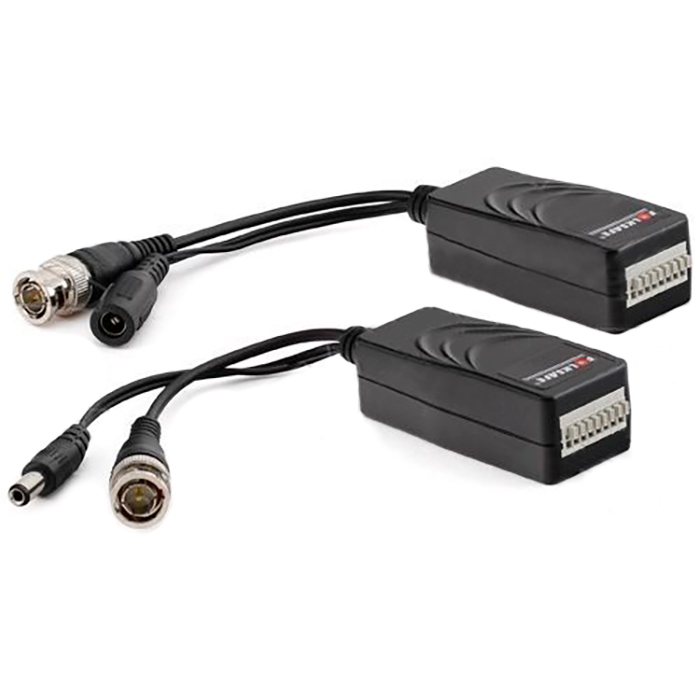

Пассивные приемники и передатчики видеосигнала Folksafe FS-4301VP-II KIT
Передача видео сигнала с питанием 12 В
Подключение: BNC, DJK-11
Интерфейс: клеммник зажим
Передача цветного изображения до 400 м
О товаре
Модель Folksafe FS-4301VP-II KIT является комплектом, состоящим из активного (без усилителя) передатчика (transceiver) и приемника (receiver), который позволяет в режиме реального времени передавать видеосигнал по кабелю витая пара (UTP CAT5e/6). Поддерживает аналоговый сигнал. Встроенная защита от перенапряжения защищает подключенное оборудование от вредных скачков напряжения.
В последнее время наблюдается увеличение интереса к использованию для передачи видеосигнала симметричных линий связи (так называемой "витой пары"). Этот способ имеет ряд серьёзных преимуществ перед классическим способом передачи видеосигнала по коаксиальному кабелю:
- низкая стоимость кабеля;
- упрощение монтажа линии;
- высокая устойчивость к помехам;
- возможность передачи большого количества сигналов по одному многопарному кабелю;
- возможность объединения в одном многопарном кабеле видеосигнала и питания.
К недостаткам следует отнести необходимость использования устройств для преобразования сигналов из несимметричного в симметричный и обратно.
Передатчик осуществляет усиление и формирование прямого +V и инверсного -V видеосигнала. Приемник вычитает инверсный сигнал из прямого, усиливает сигнал и осуществляет частотную коррекцию. На выходе приемника формируется стандартный видеосигнал. Принцип "симметричной передачи" позволяет получить более высокую устойчивость системы к воздействию помех.
Особенности
- Передача видео изображения на расстояние до 400 метров в пассиве
- Одноканальные пассивные приемник и передатчик
- Передача видео изображения на расстояние до 600 метров в активе
- Передача питания 12 В на расстояние до 250 метров
- Возможна передача любого формата видео сигнала (PAL, NTSC, SECAM)
- Интерфейс: клеммник зажим
- Соотношение сигнал/шум более 50 дБ
- Не требуется дополнительного питания
- Улучшенная система подавления помех
- Защита от перенапряжения
Технические характеристики
|
Модель
|
FS-4301VP-II KIT
|
|
Тип устройства
|
пассивные приемник и передатчик аналогового сигнала с питанием
|
|
Применение
|
камеры видеонаблюдения, мониторы, DVR, коммутаторы, и т.п.
|
Видео |
|
|
Формат видео
|
PAL, NTSC, SECAM
|
|
Рабочая частота
|
DC до 5 МГц
|
|
Максимальное расстояние
|
UTP категории 5e (24AWG) Цветной сигнал: 400 м; Ч/б сигнал: 600 м
|
|
Синфазный сигнал / Коэффициент ослабления синфазного сигнала (KOCC)
|
от 15 КГц до 5 МГц / 60 дБ
|
|
Полное сопротивление
|
разъем BNC 75 Ом; RJ45 100 Ом
|
|
Затухание
|
0.5 дБ
|
|
Тип кабеля
|
|
|
Сетевое подключение
|
Одна неэкранированная витая пара (для каждого видео сигнала) 24-16 AWG (0.5-1.31 мм)
|
|
Тип категории
|
2 или лучше
|
|
Полное сопротивление
|
100 ± 20 Ом
|
|
Сопротивление линии
|
18 Ом на 100 м
|
|
Дифференциальная емкость
|
62 пФ/метр
|
|
Питание
|
|
|
Входное питание
|
не требуется
|
|
Передача питания
|
12 В, DC 250 м (UTP cat5e/6)
|
Интерфейсы |
|
|
Видео вход/выход
|
разъем BNC
|
|
Видео вход/выход
|
клеммник зажим
|
Защита |
|
|
Защита от помех
|
транзисторный сглаживающий фильтр напряжения
|
|
Видео вход
|
2 КВ (общий режим), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999)
|
|
Видео выход
|
2 КВ (другие режимы), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999)
|
Общее |
|
|
Корпус
|
ABS-пластик
|
|
Цвет корпуса
|
черный
|
|
Габаритные размеры
|
65х36х25 мм (без разъема BNC и кабеля)
|
|
Температура хранения
|
-40 ~ 150 ºC
|
|
Рабочая температура
|
-20 ~ 70 ºC
|
|
Относительная влажность
|
0~95% (без конденсата)
|
| Размер | 65x36x25 мм |
|
Вес
|
60 г
|
Комплектация
- Приемник и передатчик сигнала - 1 шт.
