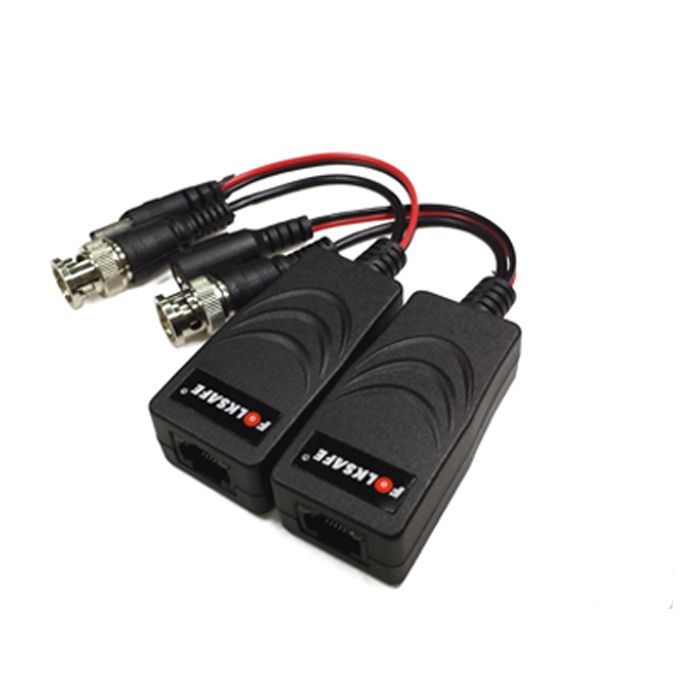

Пассивные передатчики HD видеосигнала Folksafe FS-HD4301VP
Поддержка: AHD/HD-CVI/HD-TVI
Передача видео сигнала с питанием 12 В
Подключение: BNC, DJK-11
Интерфейс: RJ-45
Пассивные приемник и передатчик видео сигнала с питанием.
- Одноканальные пассивные приемник и передатчик
- Передача видео сигнала с питанием 12 В
- Подключение: BNC, DJK-11
- Интерфейс: RJ-45
- Передача цветного изображения до 440 м
- Передача питания 12 В на расстояние до 250 м
- Использование кабеля UTP CAT5e/6
- Габаритные размеры: 60.4х29х20.4 мм

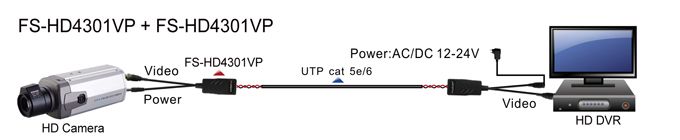

Модель Folksafe FS-4301VP является комплектом состоящим из пассивного (без усилителя) передатчика (transceiver) и приемника (receiver), который позволяет передавать в режиме реального времени, видео сигнал по кабелю витая пара (UTP CAT5e/6). Поддерживает видео сигнал HD-CVI, HD-TVI, AHD
Особенности:
- Передача видео изображения на расстояние до 400 метров в пассиве
- Передача питания 12 В на расстояние до 250 метров
- Возможна передача любого формата видео сигнала (PAL, NTSC, SECAM)
- Поддерживает работу оборудования формата: AHD/HD-CVI/HD-TVI
- Соотношение сигнал/шум более 60 дБ
- Не требуется дополнительного питания
- Улучшенная система подавления помех
- Защита от перенапряжения
Улучшенная система подавления помех и низкий уровень рассеивания, позволяют применять в составе передачи сигналов телефонной связи, данных и низковольтных цепей питания. Это позволяет применять Folksafe FS-4301VP в существующих кабельных системах. Встроенная защита от перенапряжения защищает подключенное оборудование от вредных скачков напряжения.
В последнее время наблюдается увеличение интереса к использованию для передачи видеосигнала симметричных линий связи (так называемой "витой пары"). Этот способ имеет ряд серьёзных преимуществ перед классическим способом передачи видеосигнала по коаксиальному кабелю:
- низкая стоимость кабеля;
- упрощение монтажа линии;
- высокая устойчивость к помехам;
- возможность передачи большого количества сигналов по одному многопарному кабелю;
- возможность объединения в одном многопарном кабеле видеосигнала и питания.
К недостаткам следует отнести необходимость использования устройств для преобразования сигналов из несимметричного в симметричный и обратно.
Передатчик осуществляет усиление и формирование прямого +V и инверсного -V видеосигнала. Приемник вычитает инверсный сигнал из прямого, усиливает сигнал и осуществляет частотную коррекцию. На выходе приемника формируется стандартный видеосигнал. Принцип "симметричной передачи" позволяет получить более высокую устойчивость системы к воздействию помех.
Технические характеристики:
|
Модель |
FS-4301VP |
|
|
Наименование |
Одноканальные пассивные приемник и передатчик |
|
|
Применение |
Камеры видеонаблюдения CCTV, мониторы, DVR, коммутаторы, и т.п. |
|
|
Видео |
Формат видео |
PAL, NTSC, SECAM |
|
Рабочая частота |
DC до 42 МГц |
|
|
Максимальное расстояние |
|
|
|
Синфазный сигнал / Коэффициент ослабления синфазного сигнала (KOCC) |
от 15 КГц до 5 МГц / 60 дБ |
|
|
Полное сопротивление |
разъем BNC 75 Ом; RJ45 100 Ом |
|
|
Затухание |
0.5 дБ |
|
|
Тип кабеля |
Сетевое подключение |

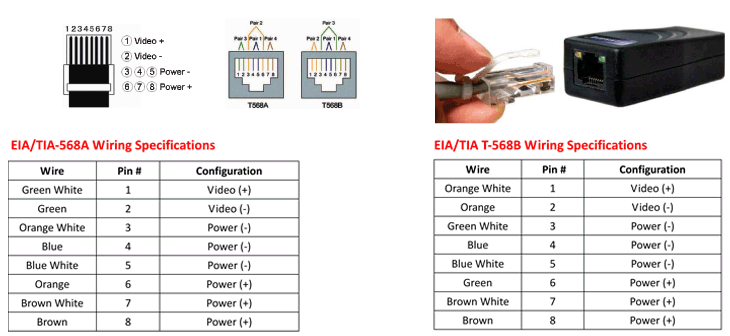

Одна неэкранированная витая пара (для каждого видео сигнала) 24-16 AWG (0.5-1.31 мм) |
|
Тип категории |
2 или лучше |
|
|
Полное сопротивление |
100 ± 20 Ом |
|
|
Сопротивление линии |
18 Ом на 100 м |
|
|
Дифференциальная емкость |
62 пФ/метр |
|
|
Питание |
Входное питание |
не требуется |
|
Передача питания |
12 В, DC 250 м (UTP cat5e/6) |
|
|
Интерфейсы подключения |
Видео вход/выход |
разъем BNC |
|
Видео вход/выход |
разъем RJ-45 |
|
|
Защита |
Защита от помех |
транзисторный сглаживающий фильтр напряжения |
|
Видео вход |
2 КВ (общий режим), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999) |
|
|
Видео выход |
2 КВ (другие режимы), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999) |
|
|
Физические характеристики
|
Корпус |
ABS пластик |
|
Цвет корпуса |
черный |
|
|
Габаритные размеры |
60.4х29х20.4 мм (без разъема BNC и кабеля) |
|
|
Вес |
60 г |
|
|
Окружающая среда
|
Рабочая температура |
-20 ~ 70 ºC |
|
Относительная влажность |
0~95% (без конденсата) |
|
|
Температура хранения |
-40 ~ 150 ºC |
|
