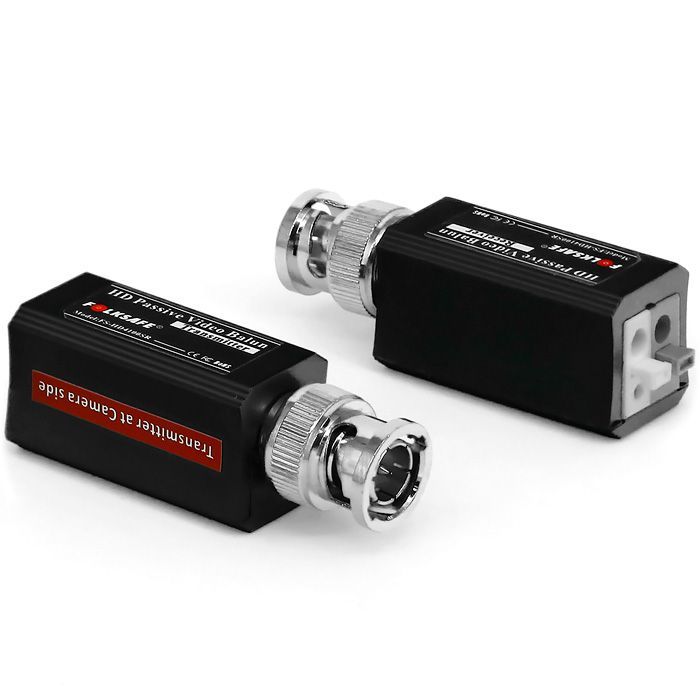

Пассивные передатчики видео сигнала под зажим Folksafe FS-HDP4100
Передача видео сигнала
Поддержка: AHD/HD-CVI/HD-TVI
Подключение: BNC
Соединение: клеммник зажим
Передача цветного изображения до 400 м
Передача черно-белого изображения до 600 м
Использование кабеля UTP CAT5e/6
Работает в схеме приемник - передатчик
Габаритные размеры: 35x16x19 мм
Пассивные передатчики видео сигнала под зажим.
- Одноканальные пассивные передатчики
- Передача видео сигнала
- Поддержка: AHD/HD-CVI/HD-TVI
- Подключение: BNC
- Соединение: клеммник зажим
- Передача цветного изображения до 440 м
- Использование кабеля UTP CAT5e/6
- Работает в схеме приемник - передатчик
- Габаритные размеры: 35x16x19 мм

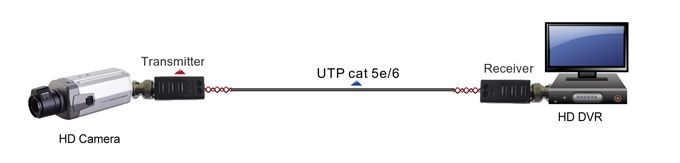

Модель Folksafe FS-HDP4100 является пассивным (без усилителя) устройством которое позволяет передавать в режиме реального времени, видео сигнал по кабелю витая пара (UTP CAT5e/6). Поддерживает любой композитный видео сигнал. Для передачи сигнала необходимо использовать передатчик (transceiver) в паре с приемником (receiver). Folksafe FS-HDP4100 обладает фукцией взаимозамены - может исполнять функцию приемника.
Особенности:
- Передача видео изображения на расстояние до 400 метров в пассиве
- Передача видео изображения на расстояние до 700 метров в активе
- Возможна передача любого формата видео сигнала (PAL, NTSC, SECAM)
- Поддерживает работу оборудования формата: AHD/HD-CVI/HD-TVI
- Соотношение сигнал/шум более 50 дБ
- Не требуется дополнительного питания
- Улучшенная система подавления помех
- Защита от перенапряжения
Улучшенная система подавления помех и низкий уровень рассеивания, позволяют применять в составе передачи сигналов телефонной связи, данных и низковольтных цепей питания. Это позволяет применять устройство в существующих кабельных системах. Встроенная защита от перенапряжения защищает подключенное оборудование от вредных скачков напряжения.
В последнее время наблюдается увеличение интереса к использованию для передачи видеосигнала симметричных линий связи (так называемой "витой пары"). Этот способ имеет ряд серьёзных преимуществ перед классическим способом передачи видеосигнала по коаксиальному кабелю:
- низкая стоимость кабеля;
- упрощение монтажа линии;
- высокая устойчивость к помехам;
- возможность передачи большого количества сигналов по одному многопарному кабелю;
- возможность объединения в одном многопарном кабеле видеосигнала и питания.
К недостаткам следует отнести необходимость использования устройств для преобразования сигналов из несимметричного в симметричный и обратно.
Передатчик осуществляет усиление и формирование прямого +V и инверсного -V видеосигнала. Приемник вычитает инверсный сигнал из прямого, усиливает сигнал и осуществляет частотную коррекцию. На выходе приемника формируется стандартный видеосигнал. Принцип "симметричной передачи" позволяет получить более высокую устойчивость системы к воздействию помех.
Технические характеристики:
|
Модель |
FS-HDP4100 |
|
|
Наименование |
Пассивные передатчики видео сигнала под винт |
|
|
Применение |
Камеры видеонаблюдения, мониторы, DVR, коммутаторы, и т.п. |
|
|
Видео |
Формат видео |
PAL, NTSC, SECAM |
|
Рабочая частота |
DC до 5 МГц |
|
|
Максимальное расстояние |
|
|
|
Синфазный сигнал / Коэффициент ослабления синфазного сигнала (KOCC) |
от 15 КГц до 5 МГц / 60 дБ |
|
|
Полное сопротивление |
разъем BNC 75 Ом; RJ45 100 Ом |
|
|
Затухание |
0.5 дБ |
|
|
Тип кабеля |
Сетевое подключение |
Одна неэкранированная витая пара (для каждого видео сигнала) 24-16 AWG (0.5-1.31 мм) |
|
Тип категории |
2 или лучше |
|
|
Полное сопротивление |
100 ± 20 Ом |
|
|
Сопротивление линии |
18 Ом на 100 м |
|
|
Дифференциальная емкость |
62 пФ/метр |
|
|
Питание |
Входное питание |
не требуется |
|
Передача питания |
нет |
|
|
Интерфейсы подключения |
Видео вход/выход |
разъем BNC |
|
Видео вход/выход |
клеммник зажим |
|
|
Защита |
Защита от помех |
транзисторный сглаживающий фильтр напряжения |
|
Видео вход |
2 КВ (общий режим), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999) |
|
|
Видео выход |
2 КВ (другие режимы), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999) |
|
|
Физические характеристики
|
Корпус |
ABS пластик |
|
Цвет корпуса |
черный |
|
|
Габаритные размеры |
42.4х17.8х17.4 мм |
|
|
Вес |
20 г |
|
|
Окружающая среда
|
Рабочая температура |
-20 ~ 70 ºC |
|
Относительная влажность |
0~95% (без конденсата) |
|
|
Температура хранения |
-40 ~ 150 ºC |
|
