Пассивный приемник и передатчик VGA-сигнала Folksafe FS-6001P KIT
Передача видеосигнала
Подключение: VGA
Интерфейс: RJ-45
Поддержка разрешений: до WUXGA
Пассивный приемник и передатчик VGA-сигнала Folksafe FS-6001P
- Одноканальный пассивный приемник и передатчик
- Передача видеосигнала
- Подключение: VGA
- Интерфейс: RJ-45
- Поддержка разрешений: VGA, SVGA, XGA, WXGA, SXGA, UXGA, WUXGA

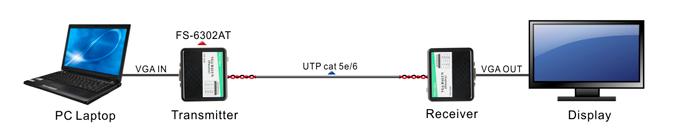

Модель Folksafe FS-6001P является комплектом состоящим из активных (без усилителя) передатчика (transceiver) и приемника (receiver), который позволяет передавать в режиме реального времени, видео сигнал по кабелю витая пара (UTP CAT5e/6).
Улучшенная система подавления помех и низкий уровень рассеивания, позволяют применять в составе передачи сигналов телефонной связи, данных и низковольтных цепей питания. Это позволяет применять Folksafe FS-6001P в существующих кабельных системах. Встроенная защита от перенапряжения защищает подключенное оборудование от вредных скачков напряжения. В последнее время наблюдается увеличение интереса к использованию для передачи видеосигнала симметричных линий связи (так называемой "витой пары"). Этот способ имеет ряд серьёзных преимуществ перед классическим способом передачи видеосигнала по коаксиальному кабелю:
- низкая стоимость кабеля;
- упрощение монтажа линии;
- высокая устойчивость к помехам;
- возможность передачи большого количества сигналов по одному многопарному кабелю;
- возможность объединения в одном многопарном кабеле видеосигнала и питания.
К недостаткам следует отнести необходимость использования устройств для преобразования сигналов из несимметричного в симметричный и обратно.
Передатчик осуществляет усиление и формирование прямого +V и инверсного -V видеосигнала. Приемник вычитает инверсный сигнал из прямого, усиливает сигнал и осуществляет частотную коррекцию. На выходе приемника формируется стандартный видеосигнал. Принцип "симметричной передачи" позволяет получить более высокую устойчивость системы к воздействию помех.
Особенности Folksafe FS-6001P:
- Поддержка разрешений: VGA, SVGA, XGA, WXGA, SXGA, UXGA, WUXGA
- Передача видео изображения на расстояние до 700 метров в активе
- Cигнала (VGA, VESA VP&D 1.0, VIP ver 2.0)
- Соотношение сигнал/шум более 50 дБ
- Не требуется дополнительного питания
- Улучшенная система подавления помех
- Защита от перенапряжения
Технические характеристики Folksafe FS-6001P:
|
Модель
|
Folksafe FS-6001P
|
|
|
Наименование
|
Пассивные приемник и передатчик видео сигнала
|
|
|
Применение
|
Мониторы, DVR, телевизоры, и т.п.
|
|
|
Видео
|
Рабочая частота
|
DC до 60 МГц
|
|
Максимальное расстояние
|
UTP категории 5e (24AWG) в идеальных условиях
VGA: 640x480 - 180м
SVGA: 800x600 - 120м
XGA: 1024x768 - 100м
WXGA: 1280x768 - 75м
SXGA: 1280x1024 - 75м
UXGA: 1600x1200 - 60м
WUXGA: 1920x1200 - 60м
|
|
|
Синфазный сигнал / Коэффициент ослабления синфазного сигнала (KOCC)
|
от 15 КГц до 5 МГц / 60 дБ
|
|
|
Полное сопротивление
|
VGA 75 Ом; RJ45 100 Ом
|
|
|
Затухание
|
3 дБ
|
|
|
Тип кабеля
|
Сетевое подключение
|
Одна неэкранированная витая пара 24-16 AWG (0.5-1.31 мм)
|
|
Тип категории
|
5 или лучше
|
|
|
Полное сопротивление
|
100 ± 20 Ом
|
|
|
Сопротивление линии
|
18 Ом на 100 м
|
|
|
Дифференциальная емкость
|
62 пФ/метр
|
|
|
Питание
|
Входное питание
|
не требуется
|
|
Передача питания
|
нет
|
|
|
Интерфейсы подключения
|
Видео вход/выход
|
RGB VGA (HD15)
Пин 1 = Синий +
Пин 2 = Синий -
Пин 3 = V Sync
Пин 4 = Зеленый +
Пин 5 = Зеленый -
Пин 6 = H Sync
Пин 7 = Красный +
Пин 8 = Красный -
|
|
Видео вход/выход
|
RGB RJ-45
|
|
|
Физические характеристики
|
Корпус
|
ABS пластик
|
|
Цвет корпуса
|
черный
|
|
|
Габаритные размеры
|
65х55х25 мм
|
|
|
Вес
|
80 г
|
|
|
Общее
|
Рабочая температура
|
-0 ~ 55 ºC
|
|
Относительная влажность
|
0~95% (без конденсата)
|
|
|
Температура хранения
|
-40 ~ 150 ºC
|
|
