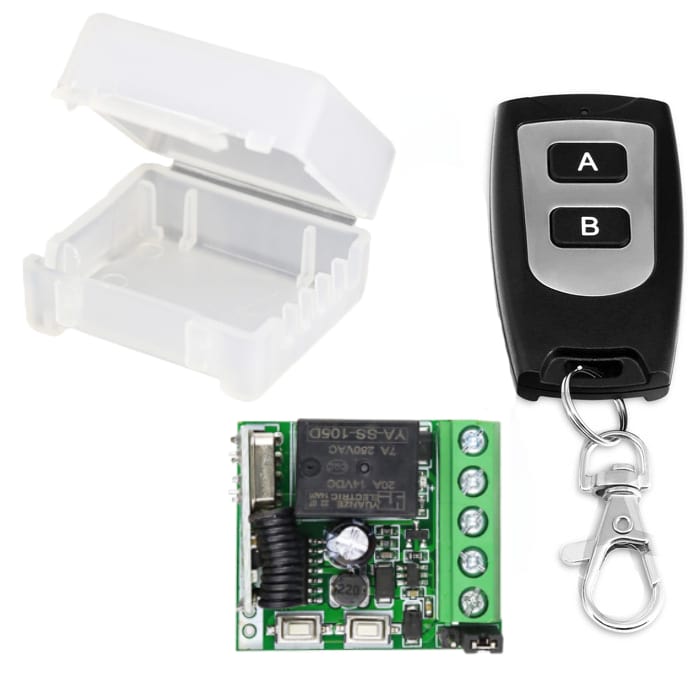

Радиореле с брелоком AK-RK01B-12
Коммутируемый ток: до 7 А (макс. 2200 Вт)
Рабочее напряжение: DC 9-24 В
Рабочая частота: 433 МГц
Количество каналов: 1
О товаре

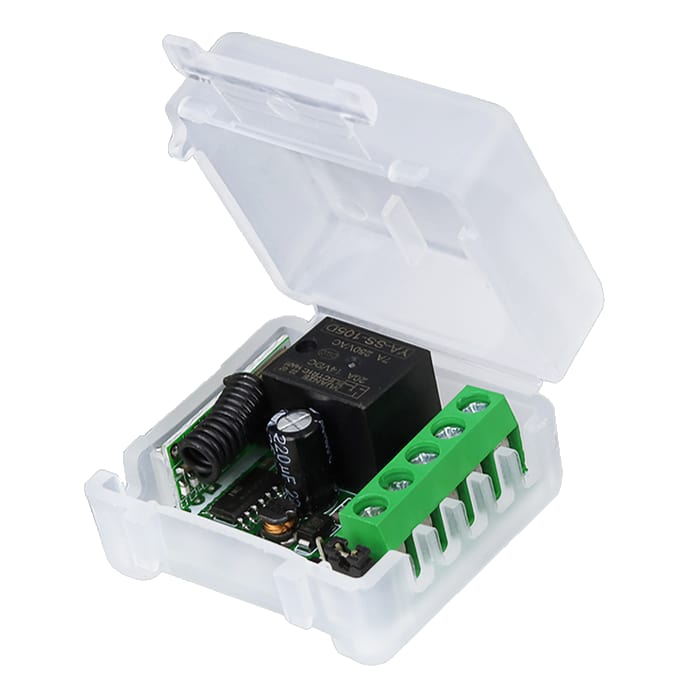

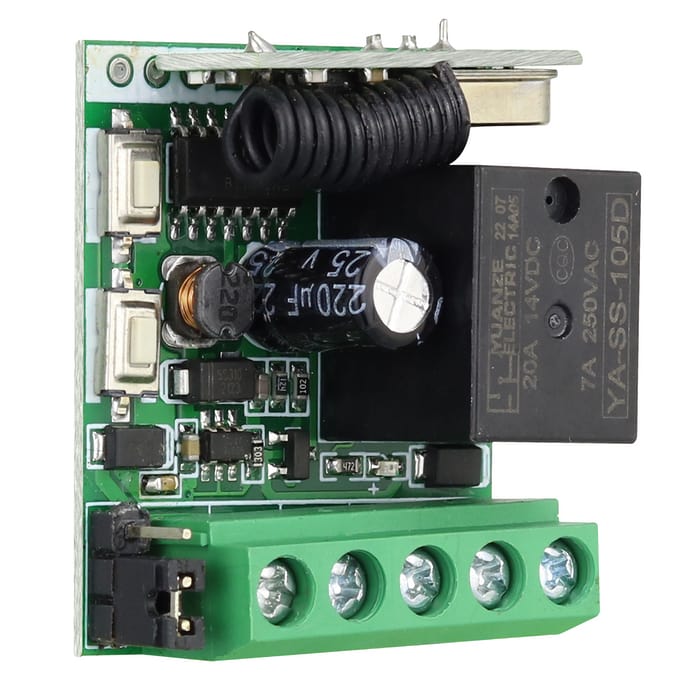

Радиореле с брелоком 12V 1Ch AK-RK01B-12 работает от источника постоянного тока DC 9-24 В, оно способно коммутировать до 12 вольт постоянного (DC) или 220 вольт переменного (AC) напряжения с силой тока до 7 ампер (макс. 2200 ватт). Реле имеет один канал, может работать на расстоянии до 100 метров от передатчика, на частоте 433 мегагерц. Устройство поддерживает работу до шестнадцати брелоков, а процесс их удаления или подключения не занимает много времени. Клемная колодка №4 выполнена из качественного термостойкого негорючего материала.
Как это работает?
В AK-RK01B-12 предусмотрено три режима работы. Радиореле с брелоком может использоваться в следующих направлениях: системы безопасности, системы контроля и управления доступом, автомобильные охранные системы и прочее. Устройство просто в эксплуатации, не требует выезда специалиста для монтажа.

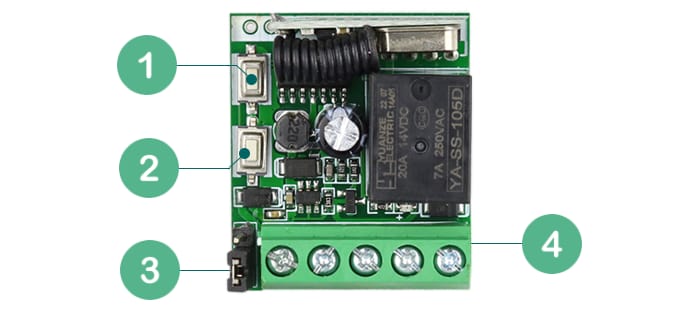

Добавление или удаление дополнительных брелоков:
- Производится нажатием кнопок на обоих устройствах.
- Для добавления нажмите кнопку программирования №2 на реле однократно, затем нажмите клавишу на брелоке.
- Для удаления всех брелоков из памяти, нажмите, а затем удерживайте кнопку №2 добавления на реле 5 секунд.
Программирование задержки срабатывания:
- Производится путем нажатия кнопки №1 на реле с задержкой от 1 до 99 секнд.
Режим задержки, работает только в режиме Jog №1 (перемычки разомкнуты).
1) Подключите контроллер к источнику питания. Следует предварительно снять перемычку на контроллере.
2) Нажмите кнопку №1, настройки задержки один раз (рядом с приемником). Световой индикатор мигнет 3 раза.
Это означает, что контроллер перешел в режим настройки задержки.
3) Затем нажмите кнопку №2 (добавления пультов), столько раз, сколько секунд необходимо для задержки. Каждое нажатие будет сопровождаться однократной световой индикацией диода.
Одно нажатие ровняется 1 секунде. Задержка может быть увеличена до 99 секунд.
4) Затем, нажмите кнопку №1, один раз для выхода из режима программирования задержки. Световой индикатор мигнет 3 раза.
Для удаления установленной ранее задержки необходимо:
1) Нажмите кнопку №1, настройки задержки один раз (рядом с приемником).
2) Зажать кнопку №1 на 3-5 секунд и затем отпустить.
3) Затем, нажмите кнопку №1, один раз для выхода из режима программирования задержки. Световой индикатор мигнет 3 раза.
Условные обозначения:

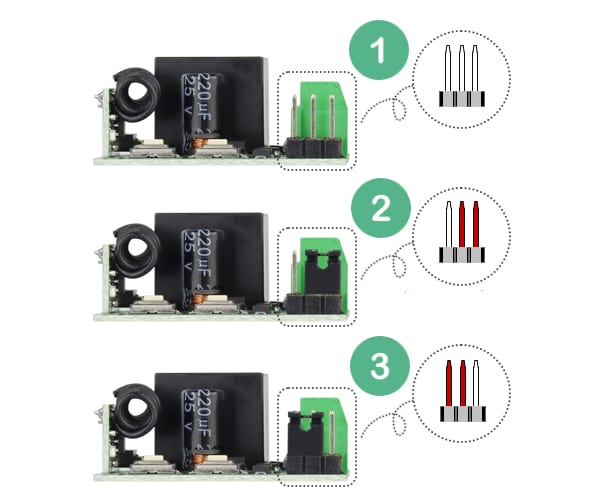

- Inter-lock-нажимаем кнопку А "замыкаем контакт" нажимаем В "размыкаем его", необходим один канал и две кнопки для управления. Положение перемычки - L + центр.
- Self-lock-нажимаем А "замыкаем реле" нажимаем ту же кнопку ещё раз "размыкаем его", необходим один канал и одна кнопка для управления. Положение перемычки - Т + центр.
- Jog-нажимаем А и держим "замыкаем реле" отпускаем А "размыкаем реле", необходим один канал и одна кнопка для управления. Положение перемычки - свободное (по умолчанию).
- NC - normally closed -нормально закрытый (замкнутый).
- NO - normally open - нормально открытый (разомкнутый).
- COM - common - общий.
- Learning Code - автоматическое кодирование, установка кода автоматически с помощью копирования и запоминания (обучения).
- Fixed Code - ручное кодирование, установка кода с помощью переключателей или пайки.
- Rolling Code - автоматическое кодирование, каждый раз используется специальный алгоритм генерации различных кодов.
Особенности
- Беспроводная связь с реле, удобное переключение на расстоянии.
- Позволяет контролировать работу приборов мощностью до 7 А.
- Подключайте до 16 брелоков к одному реле.
- Работает даже при низких температурах.
- Несколько режимов работы.
Технические характеристики
Приемник |
|
Основное |
|
| Рабочее напряжение | DC 9-24 В |
| Коммутируемое напряжение | DC 12 В/AC 220 В |
| Коммутируемый ток | до 7 А (макс. 2200 Вт) |
| Количество каналов | 1 |
| Рабочая частота | 433 МГц |
| Тип кодирования | Learning Code |
| Дальность работы | до 30-100 м |
| Чувствительность приемника | 95 дБм |
| Количество пультов | до 16 |
| Режимы работы | Inter-lock/Self-lock/Jog |
| Контакты вход | +12 В/-12 В |

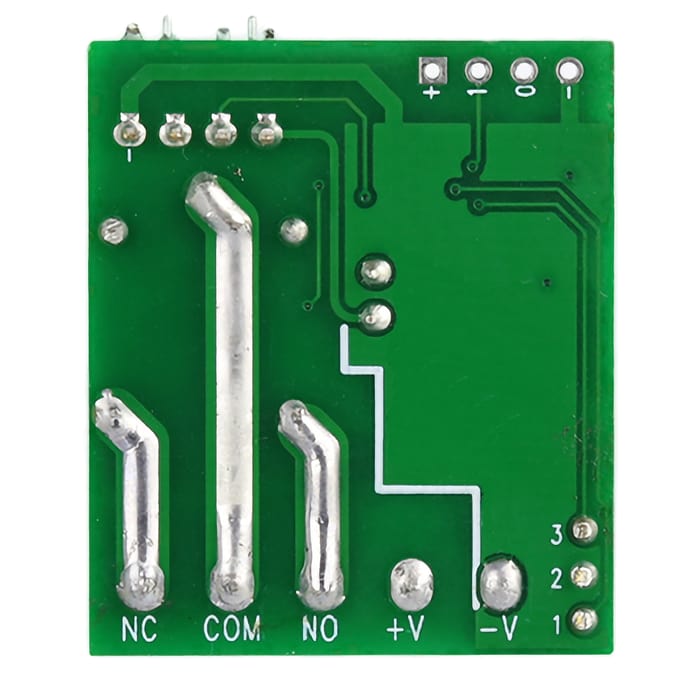

| Контакты выход | NO/NC/COM |
| Ток потребления | 10 мА |
Общее |
|
| Диапазон рабочих температур | –10° …+50 °C |
| Размер | 41.5х25.8х38.4 мм |
| Вес | 26 г |

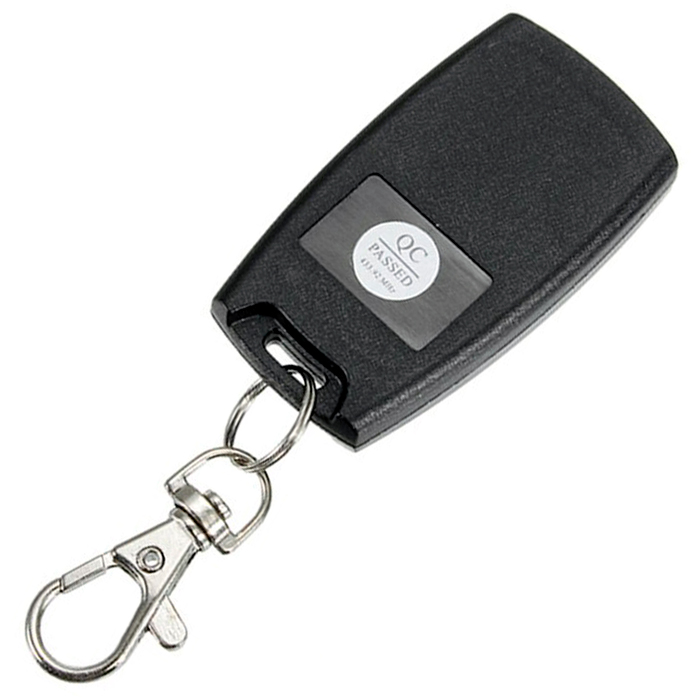

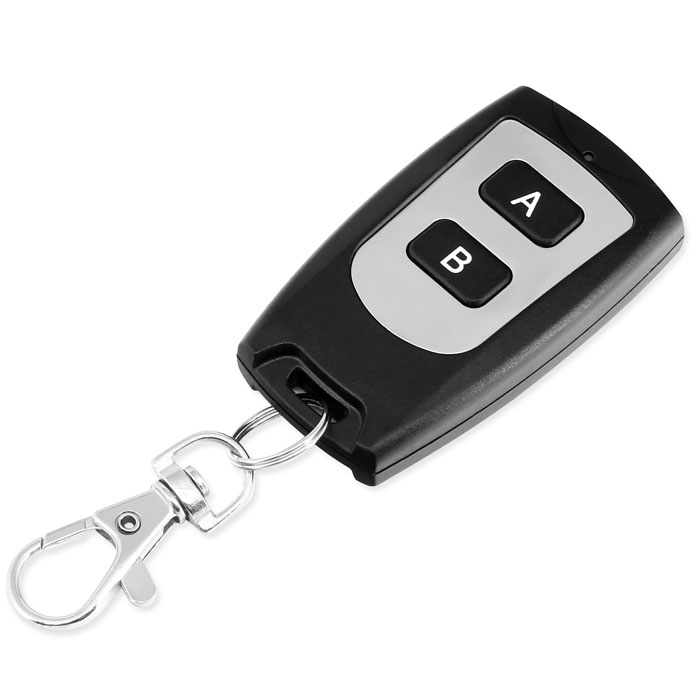

Передатчик |
|
Основное |
|
| Рабочая частота | 433 МГц |
| Тип кодирования | Learning Code/Fixed Code |
| Дальность работы | до 100 м |
| Количество каналов | 2 |
| Питание | DC 6 B |
| Ток потребления | до 10 мА |
Общее |
|
| Защита | IP65 (защита от пыли и струй воды) |
| Диапазон рабочих температур | –10° …+50°C |
| Размер | 56.8х31.9х11.4 мм |
| Вес | 20 г |
Комплектация
- Радиореле - 1 шт.
- Брелок - 1 шт.
