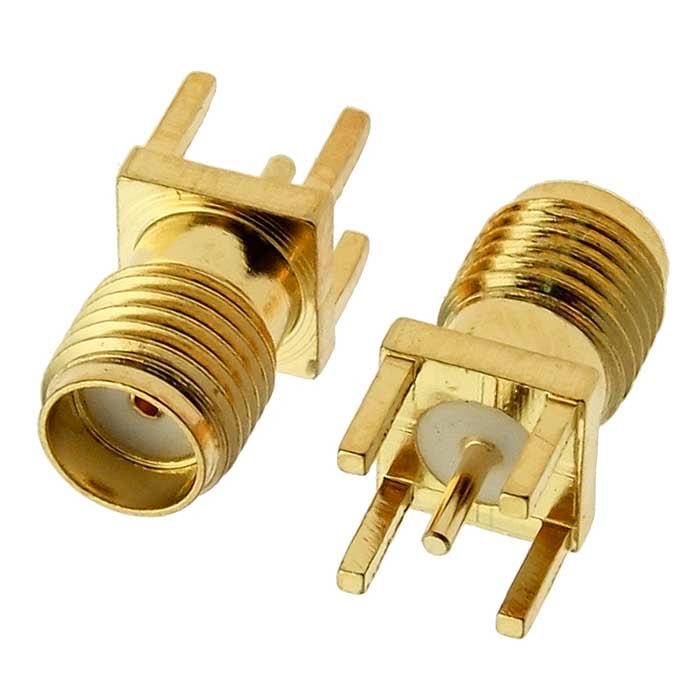

Разъем прямой на корпус, под пайку SMA(м)-KE-A
Соединение: Пайка
На корпус
Сопротивление: 50 Ом
Рабочее напряжение: 335 В
О товаре
Разъем SMA(м)-KE-A прямой на корпус, под пайку (SMA-F, 1/4-36UNS-2A). SMA (субминиатюрный тип А) – малогабаритный высокочастотный разъем с металлическим наконечником, в котором крепление вилки к розетке осуществляется шестигранной накидной гайкой. Высокочастотный разъем – конструкция, предназначенная для подсоединения различных электронных устройств к электрическим цепям для осуществления согласованной надежной передачи сигналов высокой частоты. При этом в местах соединения потери сводятся к минимуму. Высокочастотные разъемы могут иметь обычные или изолированные корпусы.По способу соединения они могут быть: с байонетным соединением или с резьбовым соединением.
Предназначен для соединения и разъединения в электронных цепях передачи сигнала высокой частоты, в радиоаппаратуре, беспроводных системах связи. Разъемы серии SMA характеризуются высокой механической прочностью, долговечностью, обеспечивают надежное соединение с низким значением КСВН.
Особенности
- Тип разъёма — SMA-F, 1/4-36UNS-2A
- Описание — Разъем высокочастотный
- Диапазон рабочих частот, ГГц — до 18
- Волновое сопротивление, Ом — маркировка - 75 (без обозначения - 50)
- Контактное сопротивление, мОм, не более — 3
- Сопротивление изоляции, МОм, не менее — 5000
- Диэлектрическая прочность, В — 1500
- Материал корпуса — бронза
- Материал контакта — бериллиевая медь
- Покрытие контакта — золото 0,76 мкм min по никелю
- Материал изолятора — тефлон
- Диапазон рабочих температур, °C — -65…+165
- Количество соединений/ разъединений, циклов, не менее — 500

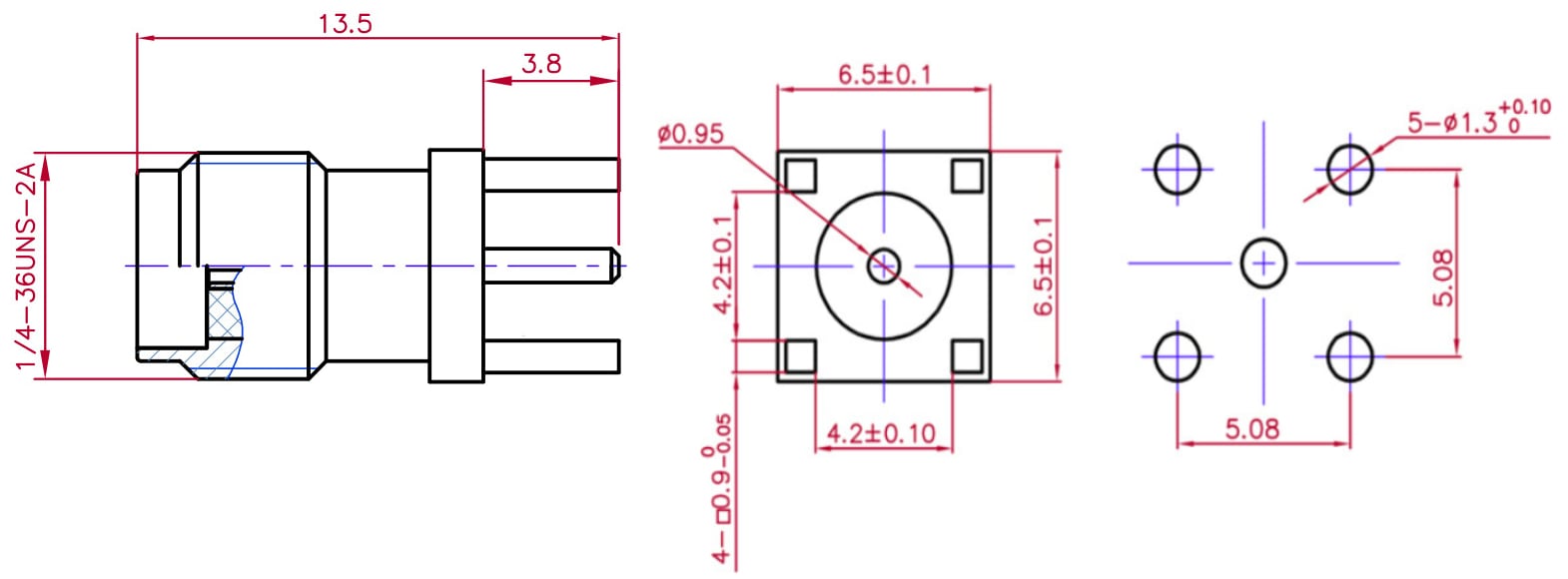

- Глубина, мм — 13,5
- Вес брутто — 1.51
Технические характеристики
| Тип | гнездо (мама) |
| Соединение | пайка |
| Креплегние | на корпус |
| Рабочее напряжение | 335 В |
| Сопротивление | 50 Ом |
Комплектация:
- Разъем - 1 шт.
