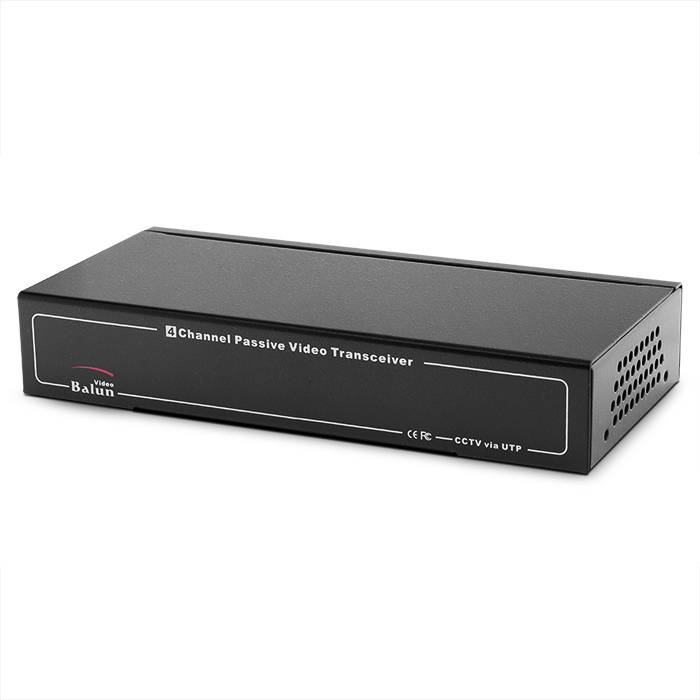

Пассивный передатчик видео сигнала 4 канала Folksafe FS-4504SR
Передача ч/б изображения: до 600 м
Габаритные размеры: 180х85х30 мм
Кабель: UTP CAT5e/6
Подключение: BNC
О товаре
Модель Folksafe FS-4504SR является пассивным (без усилителя) устройством которое позволяет передавать в режиме реального времени, видеосигнал по кабелю витая пара (UTP CAT5e/6). Поддерживает видео формата PAL, NTSC, SECAM. Для передачи сигнала необходимо использовать передатчик (transceiver) в паре с приемником (receiver).
Как это работает?
У Folksafe FS-4504SR большой набор различных интерфейсов для передачи сигнала. Если у вас нет потребности в передаче потока видео на очень большие расстояния, то пассивное оборудование будет особенно удобным вариантом, поскольку не требует прямого подключения к сети 12 В. Меньше проводов, проще взаимодействие и настройка. Отдельный разъем RJ-45 упрощает подключение витой пары, можно воспользоваться уже готовым кабелем. Возможна работа одновременно с 4-мя каналами. Переход с коаксиального кабеля в цифровой формат требует преобразования, однако позволяет существенно увеличить дистанцию и снизить потери качества видео. Встроенная защита от перенапряжения защищает подключенное оборудование от вредных скачков напряжения.

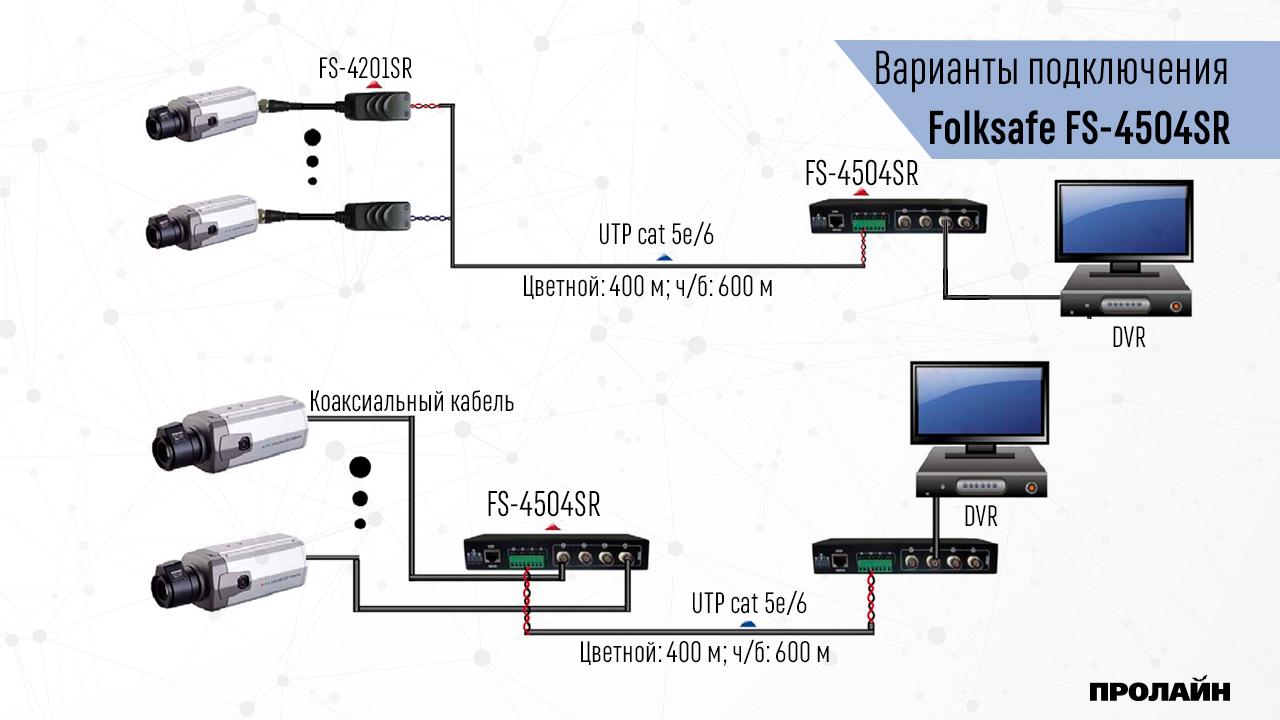

Используется приемник (receiver) вместе с передатчиком (transceiver). Система подавления помех и низкий уровень рассеивания, являются преимуществами работы через "витую пару". Передатчик усиливает, затем формирует прямой +V и инверсный -V видеосигнал. Приемник вычитает инверсный сигнал из прямого, усиливает его и производит частотную коррекцию. Принцип "симметричной передачи" даёт высокую устойчивость системы к воздействию помех.
Особенности
- Передача видео изображения на расстояние до 400 метров в пассиве.
- Передача ч/б изображения на расстояние до 600 метров.
- Возможна передача любого формата видеосигнала (PAL, NTSC, SECAM).
- Соотношение сигнал/шум более 50 дБ.
- Не требуется дополнительного питания.
- Улучшенная система подавления помех.
- Защита от перенапряжения.
Технические характеристики
Основное |
|
| Модель | FS-4504SR |
| Наименование | Пассивный передатчик видеосигнала 4 канала |
| Применение | Камеры видеонаблюдения, мониторы, DVR, коммутаторы, и т.п. |
Видео |
|
| Формат видео | PAL, NTSC, SECAM |
| Рабочая частота | DC до 5 МГц |
| Максимальное расстояние | UTP категории 5e (24AWG) цветной: 400 м; ч/б: 600 м |
| Синфазный сигнал / Коэффициент ослабления синфазного сигнала (KOCC) | от 15 КГц до 5 МГц / 60 дБ |
| Полное сопротивление | разъем BNC 75 Ом; RJ45 100 Ом |
| Затухание | 0.5 дБ |
Тип кабеля |
|
| Сетевое подключение | Одна неэкранированная витая пара (для каждого канала) 24-16 AWG (0.5-1.31 мм) |
| Тип категории | 2 или лучше |
| Полное сопротивление | 100 ± 20 Ом |
| Сопротивление линии | 18 Ом на 100 м |
| Дифференциальная емкость | 62 пФ/метр |
Питание |
|
| Входное питание | не требуется |
| Передача питания | 12 В, DC 250 м (UTP cat5e/6) |
Интерфейсы подключения |
|
| Видео вход/выход | разъем BNC |
| Видео вход/выход | разъем RJ-45, клеммник под винт |
Защита |
|
| Защита от помех | транзисторный сглаживающий фильтр напряжения |
| Видео вход | 2 КВ (общий режим), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999) |
| Видео выход | 2 КВ (другие режимы), 10/700us IEC6100-4-5/1955(GB/T 1726, 5-1999) |
Общее |
|
| Материал корпуса | металл |
| Цвет корпуса | черный |
| Диапазон рабочей влажности | 0 ...95% (без конденсата) |
| Диапазон температур хранения | -40º ...150 ºC |
| Диапазон рабочих температур | -10º ...70 ºC |
| Размер | 180х85(100)х32 мм |
| Вес | 447 г |
Комплектация
- Пассивный передатчик - 1 шт.
- Монтажный комплект - 1 шт.
- Руководство пользователя - 1 шт.
